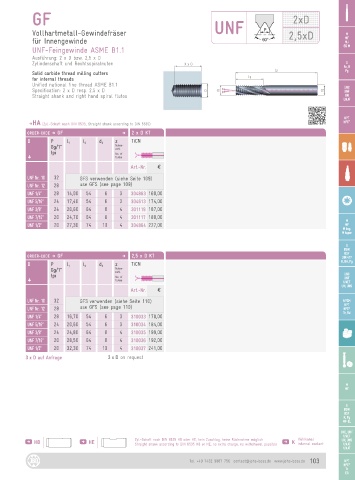

Page 103 - JBO-Katalog-2022

GF 2xD

Vollhartmetall-Gewindefräser UNF 2,5xD M
für Innengewinde MF
M
MJ
UNF-Feingewinde ASME B1.1 EG M
Ausführung: 2 x D bzw. 2,5 x D
Zylinderschaft und Rechtsspiralnuten G
G
Rc, R
Solid carbide thread milling cutters Pg
for internal threads
Unified national fine thread ASME B1.1 UNC
UNC
Specification: 2 x D resp. 2.5 x D UNF
UNF
Straight shank and right hand spiral flutes UN UN
UNJF
UNJF
NPT
NPT
DHA (Zyl.-Schaft nach DIN 6535, Straight shank according to DIN 6535) NPTF
ORDER-CODE D GF D 2 x D KT
D P l 1 l 2 d 2 z TiCN
Gg/1“ Nuten-
zahl
tpi No. of
G flutes
Art.-Nr. a
UNF Nr. 10 32 GFS verwenden (siehe Seite 109)

UNF Nr. 12 28 use GFS (see page 109)
UNF 1/4“ 28 14,00 54 6 3 304863 160,00
UNF 5/16“ 24 17,40 54 6 3 304613 174,00
UNF 3/8“ 24 20,60 64 8 4 301119 187,00
UNF 7/16“ 20 24,70 64 8 4 301117 180,00
M
UNF 1/2“ 20 27,30 74 10 4 304864 227,00 MF
M keg.
M taper
G
BSW
BSF
ORDER-CODE D GF D 2,5 x D KT DIN 477
D P l 1 l 2 d 2 z TiCN R, BA, Pg
Gg/1“ Nuten-
zahl
tpi No. of UNC
UNF
G flutes UNEF
UN, UNS
Art.-Nr. a
UNF Nr. 10 32 GFS verwenden (siehe Seite 110) NPSM

NPT
UNF Nr. 12 28 use GFS (see page 110) NPTF
Tr, Rd
UNF 1/4“ 28 16,70 54 6 3 310033 170,00
UNF 5/16“ 24 20,60 54 6 3 310034 184,00
UNF 3/8“ 24 24,80 64 8 4 310035 199,00
UNF 7/16“ 20 28,50 64 8 4 310036 192,00
UNF 1/2“ 20 32,30 74 10 4 310037 241,00
3 x D auf Anfrage 3 x D on request
