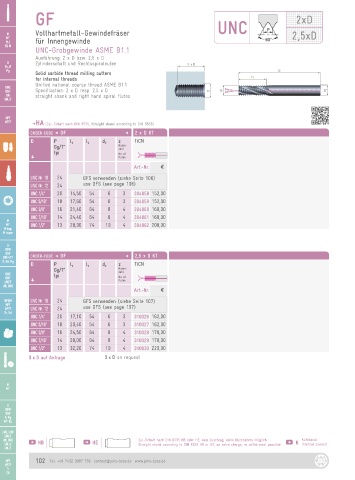

Page 102 - JBO-Katalog-2022

GF 2xD

M Vollhartmetall-Gewindefräser UNC 2,5xD
MF
M
MJ für Innengewinde
EG M
UNC-Grobgewinde ASME B1.1
Ausführung: 2 x D bzw. 2,5 x D
G Zylinderschaft und Rechtsspiralnuten
Rc, R
UNC
Pg
Solid carbide thread milling cutters
for internal threads
Unified national coarse thread ASME B1.1
UNC
UNF Specification: 2 x D resp. 2.5 x D
UNC straight shank and right hand spiral flutes
UN
UNJF
NPT
NPT
NPTF
DHA (Zyl.-Schaft nach DIN 6535, Straight shank according to DIN 6535)
ORDER-CODE D GF D 2 x D KT
D P l 1 l 2 d 2 z TiCN
Gg/1“ Nuten-
zahl
tpi No. of
G flutes
Art.-Nr. a
UNC Nr. 10 24 GFS verwenden (siehe Seite 106)

UNC Nr. 12 24 use GFS (see page 106)
UNC 1/4“ 20 14,50 54 6 3 304858 152,00
UNC 5/16“ 18 17,60 54 6 3 304859 152,00
UNC 3/8“ 16 21,40 64 8 4 304860 168,00
UNC 7/16“ 14 24,40 64 8 4 304861 168,00
M
MF UNC 1/2“ 13 28,30 74 10 4 304862 208,00
M keg.
M taper
G
BSW
BSF ORDER-CODE D GF 2,5 x D KT
DIN 477 D
R, BA, Pg
D P l 1 l 2 d 2 z TiCN
Gg/1“ Nuten-
UNC tpi zahl
UNF No. of
flutes
UNEF G
UN, UNS
Art.-Nr. a
NPSM UNC Nr. 10 24 GFS verwenden (siehe Seite 107)

NPT use GFS (see page 107)
NPTF UNC Nr. 12 24
Tr, Rd
UNC 1/4“ 20 17,10 54 6 3 310026 162,00
UNC 5/16“ 18 20,40 54 6 3 310027 162,00
UNC 3/8“ 16 24,50 64 8 4 310028 178,00
UNC 7/16“ 14 28,00 64 8 4 310029 178,00
UNC 1/2“ 13 32,20 74 10 4 310030 220,00
3 x D auf Anfrage 3 x D on request

M
MF

G
BSW
BSF
R, Pg
MF-EL
UNC, UNF
UNEF
UN, UNS HB HE Zyl.-Schaft nach DIN 6535 HB oder HE, kein Zuschlag, keine Rücknahme möglich Kühlkanal
UNJC Straight shank according to DIN 6535 HB or HE, no extra charge, no withdrawal possible K internal coolant
UNJF
