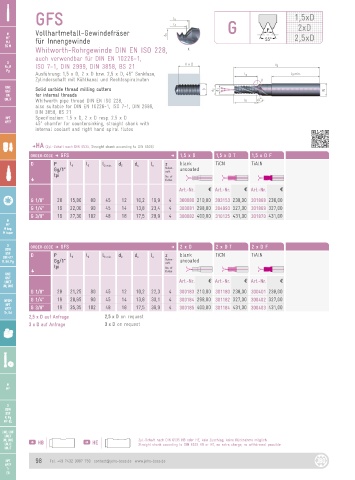

Page 98 - JBO-Katalog-2022

GFS 1,5xD

M Vollhartmetall-Gewindefräser G 2xD
MF 2,5xD
M
MJ für Innengewinde
EG M
Whitworth-Rohrgewinde DIN EN ISO 228,
auch verwendbar für DIN EN 10226-1,
G
G
Rc, R ISO 7-1, DIN 2999, DIN 3858, BS 21
Pg
Ausführung: 1,5 x D, 2 x D bzw. 2,5 x D, 45° Senkfase,
Zylinderschaft mit Kühlkanal und Rechtsspiralnuten
UNC Solid carbide thread milling cutters
UNF d s
UNC for internal threads
UN
UNJF Whitworth pipe thread DIN EN ISO 228,
also suitable for DIN EN 10226-1, ISO 7-1, DIN 2999,
DIN 3858, BS 21
NPT Specification: 1.5 x D, 2 x D resp. 2.5 x D
NPT
NPTF 45° chamfer for countersinking, straight shank with
internal coolant and right hand spiral flutes
DHA (Zyl.-Schaft nach DIN 6535, Straight shank according to DIN 6535)
ORDER-CODE D GFS D 1,5 x D 1,5 x D T 1,5 x D F
D P l 1 l 2 l 3 min. d 2 d s l s z blank TiCN TiAlN
Gg/1“ Nuten- uncoated
zahl
tpi No. of
G flutes
Art.-Nr. a Art.-Nr. a Art.-Nr. a
G 1/8“ 28 15,80 80 45 12 10,2 16,9 4 300080 210,00 303153 238,00 301868 238,00
G 1/4“ 19 22,00 90 45 14 13,8 23,4 4 300081 298,00 304993 327,00 301869 327,00
G 3/8“ 19 27,30 102 48 18 17,5 28,9 4 300082 400,00 310125 431,00 301870 431,00
M
MF
M keg.
M taper
G ORDER-CODE D GFS D 2 x D 2 x D T 2 x D F
BSW
BSF D P z blank TiCN TiAlN
DIN 477 l 1 l 2 l 3 min. d 2 d s l s Nuten-
R, BA, Pg Gg/1“ zahl uncoated
tpi No. of
G flutes
UNC
UNF
UNEF Art.-Nr. a Art.-Nr. a Art.-Nr. a
UN, UNS
G 1/8“ 28 21,25 80 45 12 10,2 22,3 4 300183 210,00 301180 238,00 300401 238,00
NPSM G 1/4“ 19 28,65 90 45 14 13,8 30,1 4 300184 298,00 301182 327,00 300402 327,00
NPT
NPTF G 3/8“ 19 35,35 102 48 18 17,5 36,9 4 300185 400,00 301184 431,00 300403 431,00
Tr, Rd
2,5 x D auf Anfrage 2,5 x D on request
3 x D auf Anfrage 3 x D on request

M
MF

G
BSW
BSF
R, Pg
MF-EL
UNC, UNF
UNEF
UN, UNS HB HE Zyl.-Schaft nach DIN 6535 HB oder HE, kein Zuschlag, keine Rücknahme möglich
UNJC Straight shank according to DIN 6535 HB or HE, no extra charge, no withdrawal possible
UNJF
NPT 98 Tel. +49 7432 9087 750 contact@johs-boss.de www.johs-boss.de
