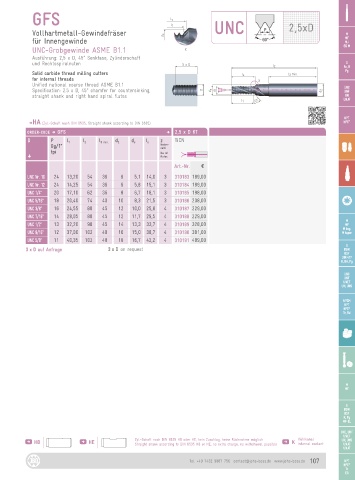

Page 107 - JBO-Katalog-2022

GFS

Vollhartmetall-Gewindefräser UNC 2,5xD M
für Innengewinde MF
M
MJ
UNC-Grobgewinde ASME B1.1 EG M
Ausführung: 2,5 x D, 45° Senkfase, Zylinderschaft
und Rechtsspiralnuten G
Rc, R
G
Solid carbide thread milling cutters Pg
for internal threads
Unified national coarse thread ASME B1.1 UNC
Specification: 2.5 x D, 45° chamfer for countersinking, d s UNF
straight shank and right hand spiral flutes UNC
UN
UNJF

NPT
NPT
DHA (Zyl.-Schaft nach DIN 6535, Straight shank according to DIN 6535) NPTF
ORDER-CODE D GFS D 2,5 x D KT
D P l 1 l 2 l 3 min. d 2 d s l s z TiCN
Gg/1“ Nuten-
zahl
tpi No. of
G flutes
Art.-Nr. a
UNC Nr. 10 24 13,20 54 36 6 5,1 14,0 3 310183 189,00
UNC Nr. 12 24 14,25 54 36 6 5,8 15,1 3 310184 189,00
UNC 1/4“ 20 17,10 62 36 8 6,7 18,1 3 310185 198,00
UNC 5/16“ 18 20,40 74 40 10 8,3 21,5 3 310186 208,00
UNC 3/8“ 16 24,55 80 45 12 10,0 25,8 4 310187 229,00
UNC 7/16“ 14 28,05 80 45 12 11,7 29,5 4 310188 229,00
M
UNC 1/2“ 13 32,20 90 45 14 13,3 33,7 4 310189 328,00 MF
M keg.
UNC 9/16“ 12 37,00 102 48 16 15,0 38,7 4 310190 381,00 M taper
UNC 5/8“ 11 40,35 102 48 18 16,7 42,2 4 310191 489,00
G
3 x D auf Anfrage 3 x D on request BSW
BSF
DIN 477
R, BA, Pg

UNC
UNF
UNEF
UN, UNS
NPSM
NPT
NPTF
Tr, Rd

M
MF

G
BSW
BSF
R, Pg
MF-EL
UNC, UNF
UNEF
Kühlkanal
HB HE Zyl.-Schaft nach DIN 6535 HB oder HE, kein Zuschlag, keine Rücknahme möglich K internal coolant UN, UNS
Straight shank according to DIN 6535 HB or HE, no extra charge, no withdrawal possible
UNJC
UNJF
Tel. +49 7432 9087 750 contact@johs-boss.de www.johs-boss.de 107 NPT
