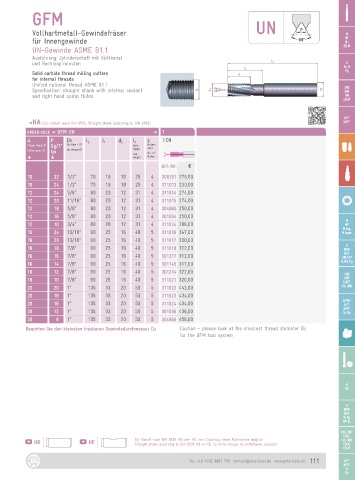

Page 111 - JBO-Katalog-2022

GFM

Vollhartmetall-Gewindefräser UN M
für Innengewinde MF
M
MJ
UN-Gewinde ASME B1.1 EG M
Ausführung: Zylinderschaft mit Kühlkanal
und Rechtsspiralnuten G
G
Rc, R
Solid carbide thread milling cutters Pg
for internal threads
Unified national thread ASME B1.1 UNC
Specification: straight shank with internal coolant UNF
UN
and right hand spiral flutes UN
UNJF

NPT
NPT
DHA (Zyl.-Schaft nach DIN 6535, Straight shank according to DIN 6535) NPTF
ORDER-CODE D GFM UN D T
P D≥ z TiCN
d 1 l 2 l 1 d 2 l 4
Fräser Nenn-Ø Gg/1“ für Gew - Ø Nutz- Nuten-
zahl
Cutter nom. Ø tpi for thread Ø länge No. of
use
G G length flutes
Art.-Nr. a
10 32 1/2“ 70 16 10 25 4 306351 276,00
10 24 1/2“ 70 16 10 25 4 311013 230,00
12 24 5/8“ 80 20 12 31 4 311014 274,00
12 20 11/16“ 80 20 12 31 4 311015 274,00
12 18 5/8“ 80 20 12 31 4 304865 250,00
12 16 5/8“ 80 20 12 31 4 301094 250,00
M
12 10 3/4“ 80 20 12 31 4 311034 286,00 MF
M keg.
16 24 13/16“ 90 25 16 40 5 311016 347,00 M taper
16 20 13/16“ 90 25 16 40 5 311017 330,00
G
16 18 7/8“ 90 25 16 40 5 311018 312,00 BSW
BSF
16 16 7/8“ 90 25 16 40 5 301317 312,00 DIN 477
16 14 7/8“ 90 25 16 40 5 301145 317,00 R, BA, Pg
16 12 7/8“ 90 25 16 40 5 301214 322,00 UNC
UNF
16 10 7/8“ 90 25 16 40 5 311021 320,00 UNEF
20 20 1“ 105 33 20 50 5 311022 442,00 UN, UNS
20 18 1“ 105 33 20 50 5 311023 434,00
NPSM
20 16 1“ 105 33 20 50 5 311024 434,00 NPT
NPTF
20 12 1“ 105 33 20 50 5 301596 438,00 Tr, Rd
20 8 1“ 105 33 20 50 5 304866 458,00
Beachten Sie den kleinsten fräsbaren Gewindedurchmesser D≥ Caution - please look at the smallest thread diameter D≥
for the GFM tool system

M
MF

G
BSW
BSF
R, Pg
MF-EL
UNC, UNF
UNEF
HB HE Zyl.-Schaft nach DIN 6535 HB oder HE, kein Zuschlag, keine Rücknahme möglich UN, UNS
Straight shank according to DIN 6535 HB or HE, no extra charge, no withdrawal possible
UNJC
UNJF
Tel. +49 7432 9087 750 contact@johs-boss.de www.johs-boss.de 111 NPT
