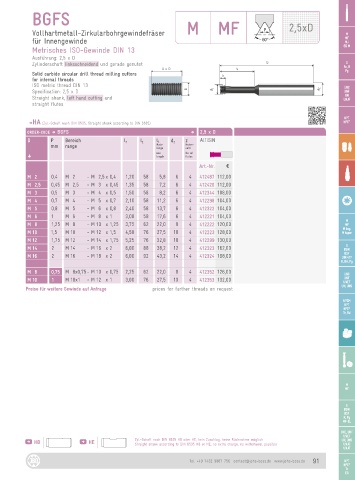

Page 91 - JBO-Katalog-2022

BGFS
Vollhartmetall-Zirkularbohrgewindefräser M MF 2,5xD

M
für Innengewinde MF
MJ
Metrisches ISO-Gewinde DIN 13 EG M
Ausführung: 2,5 x D
Zylinderschaft linksschneidend und gerade genutet G
l 4 Rc, R
Pg
Solid carbide circular drill thread milling cutters
for internal threads
ISO metric thread DIN 13 UNC
Specification: 2,5 x D d 1 UNF
UN
Straight shank, left hand cutting and UNJF
straight flutes
NPT
DHA (Zyl.-Schaft nach DIN 6535, Straight shank according to DIN 6535) NPTF
ORDER-CODE D BGFS D 2,5 x D
D P Bereich l 1 l 2 l 4 d 2 z AlTiSiN
mm range Nutz- Nuten-
länge
zahl
use No. of
G length flutes
Art.-Nr. a
M 2 0,4 M 2 - M 2,5 x 0,4 1,20 58 5,8 6 4 412487 112,00
M 2,5 0,45 M 2,5 - M 3 x 0,45 1,35 58 7,2 6 4 412420 112,00
M 3 0,5 M 3 - M 4 x 0,5 1,50 58 8,2 6 4 412344 108,00
M 4 0,7 M 4 - M 5 x 0,7 2,10 58 11,2 6 4 412298 104,00
M 5 0,8 M 5 - M 6 x 0,8 2,40 58 13,7 6 4 412322 104,00
M 6 1 M 6 - M 8 x 1 3,00 58 17,6 6 4 412221 104,00
M
M 8 1,25 M 8 - M 10 x 1,25 3,75 62 22,0 8 4 412222 120,00 MF
M keg.
M 10 1,5 M 10 - M 12 x 1,5 4,50 76 27,5 10 4 412223 128,00 M taper
M 12 1,75 M 12 - M 14 x 1,75 5,25 76 32,8 10 4 412299 130,00
G
M 14 2 M 14 - M 16 x 2 6,00 88 38,2 12 4 412323 162,00 BSW
BSF
M 16 2 M 16 - M 18 x 2 6,00 92 43,2 14 4 412324 198,00 DIN 477
R, BA, Pg
M 8 0,75 M 8x0,75- M 10 x 0,75 2,25 62 22,0 8 4 412352 126,00 UNC
UNF
M 10 1 M 10x1 - M 12 x 1 3,00 76 27,5 10 4 412353 132,00 UNEF
Preise für weitere Gewinde auf Anfrage prices for further threads on request UN, UNS
NPSM
NPT
NPTF
Tr, Rd

M
MF

G
BSW
BSF
R, Pg
MF-EL
UNC, UNF
UNEF
HB HE Zyl.-Schaft nach DIN 6535 HB oder HE, kein Zuschlag, keine Rücknahme möglich UN, UNS
Straight shank according to DIN 6535 HB or HE, no extra charge, no withdrawal possible
UNJC
UNJF
