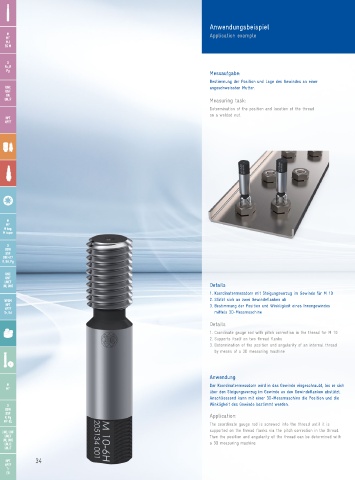

Anwendungsbeispiel
M Application example
MF
MJ
EG M

G
Rc, R
Pg
Messaufgabe:
Bestimmung der Position und Lage des Gewindes an einer
UNC angeschweissten Mutter.
UNF
UN
UNJF Measuring task:
Determination of the position and location of the thread
on a welded nut.
NPT
NPTF

M
MF
M keg.
M taper
G
BSW
BSF
DIN 477
R, BA, Pg

UNC
UNF
UNEF
UN, UNS Details
1. Koordinatenmessdorn mit Steigungsverzug im Gewinde für M 10
NPSM 2. Stützt sich an zwei Gewindeflanken ab
NPT 3. Bestimmung der Position und Winkligkeit eines Innengewindes
NPTF
Tr, Rd mittels 3D-Messmaschine
Details
1. Coordinate gauge rod with pitch correction in the thread for M 10
2. Supports itself on two thread flanks
3. Determination of the position and angularity of an internal thread
by means of a 3D measuring machine

Anwendung:
M Der Koordinatenmessdorn wird in das Gewinde eingeschraubt, bis er sich
MF
über den Steigungsverzug im Gewinde an den Gewindeflanken abstützt.
Anschliessend kann mit einer 3D-Messmaschine die Position und die
G Winkligkeit des Gewinde bestimmt werden.
BSW
BSF
R, Pg Application:
MF-EL
The coordinate gauge rod is screwed into the thread until it is
supported on the thread flanks via the pitch correction in the thread.
UNC, UNF
UNEF Then the position and angularity of the thread can be determined with
UN, UNS
UNJC a 3D measuring machine.
UNJF
