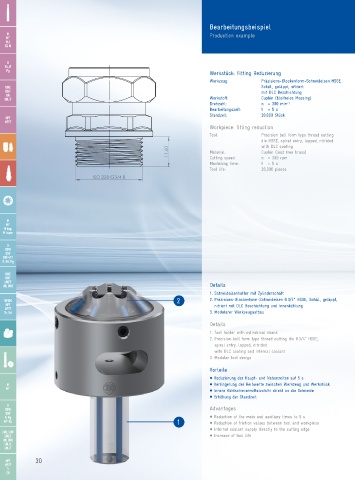

Bearbeitungsbeispiel
M Production example
MF
MJ
EG M

G
Rc, R
Pg
Werkstück: Fitting Reduzierung
Werkzeug: Präzisions-Glockenform-Schneideisen HSSE
UNC Schäl., geläppt, nitriert
UNF mit DLC Beschichtung
UN
UNJF Werkstoff: Cuphin (bleifreies Messing)
Drehzahl: n = 300 min -1
Bearbeitungszeit: t = 5 s
Standzeit: 20.000 Stück
NPT
NPTF
Workpiece: fitting reduction
Tool: Precision bell form type thread cutting
die HSSE, spiral entry, lapped, nitrided
11,60 Material: with DLC coating
Cuphin (lead free brass)
Cutting speed:
n = 300 rpm
Machining time: t = 5 s
Tool life: 20,000 pieces
ISO 228-G3/4 B

M
MF
M keg.
M taper
G
BSW
BSF
DIN 477
R, BA, Pg

UNC
UNF
UNEF
UN, UNS Details
1. Schneideisenhalter mit Zylinderschaft
NPSM 2 2. Präzisions-Glockenform-Schneideisen G 3/4" HSSE, Schäl., geläppt,
NPT nitriert mit DLC Beschichtung und Innenkühlung
NPTF
Tr, Rd 3. Modularer Werkzeugaufbau
Details
1. Tool holder with cylindrical shank
2. Precision-bell form type thread cutting die G 3/4" HSSE,
spiral entry, lapped, nitrided
with DLC coating and internal coolant
3. Modular tool design
Vorteile
M Reduzierung der Haupt- und Nebenzeiten auf 5 s
M M Verringerung der Reibwerte zwischen Werkzeug und Werkstück
MF M Innere Kühlschmiermittelzufuhr direkt an die Schneide
M Erhöhung der Standzeit
G
BSW Advantages
BSF
R, Pg M Reduction of the main and auxiliary times to 5 s
MF-EL 1 M Reduction of friction values between tool and workpiece
M Internal coolant supply directly to the cutting edge
UNC, UNF
UNEF M Increase of tool life
UN, UNS
UNJC
UNJF
