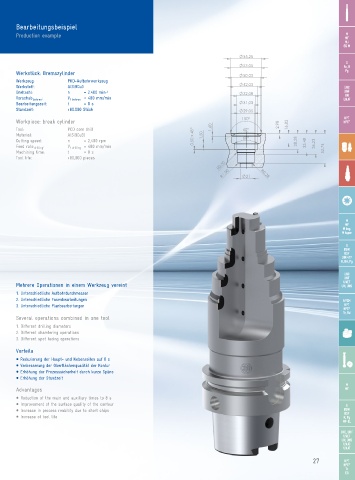

Bearbeitungsbeispiel
M
Production example MF
2. 2. MJ
EG M
55,25
G
53,05 Rc, R
Werkstück: Bremszylinder 50,03 Pg
Werkzeug: PKD-Aufbohrwerkzeug
Werkstoff: AlSi9Cu3 42,03 UNC
Drehzahl: n = 2.400 min -1 32,08 UNF
UN
Vorschub bohren : V f bohren = 480 mm/min UNJF
Bearbeitungszeit: t = 8 s 31,03
Standzeit: > 80.000 Stück 29,05
NPT
Workpiece: break cylinder 150° 2,98 16,83 NPTF
Tool: PCD core drill 1,60 60°
Material: AlSi9Cu3) 0,50 x 45° 1,50 60°
Cutting speed: n = 2,400 rpm 28,28 33,48
Feed rate drilling : V f drilling = 480 mm/min 36,23 52,74
Machining time: t = 8 s
Tool life: > 80,000 pieces
R0,50

R1,50 21 R0,28

M
MF
M keg.
M taper
G
BSW
BSF
DIN 477
R, BA, Pg

UNC
UNF
UNEF
Mehrere Operationen in einem Werkzeug vereint UN, UNS
1. Unterschiedliche Aufbohrdurchmesser
2. Unterschiedliche Fasenbearbeitungen NPSM
3. Unterschiedliche Planbearbeitungen NPT
NPTF
Tr, Rd
Several operations combined in one tool
1. Different drilling diameters
2. Different chamfering operations
3. Different spot facing operations
Vorteile
M Reduzierung der Haupt- und Nebenzeiten auf 8 s
M Verbesserung der Oberflächenqualität der Kontur
M Erhöhung der Prozesssicherheit durch kurze Späne
M Erhöhung der Standzeit
M
Advantages MF
M Reduction of the main and auxiliary times to 8 s
M Improvement of the surface quality of the contour G
M Increase in process reability due to short chips BSW
BSF
M Increase of tool life R, Pg
