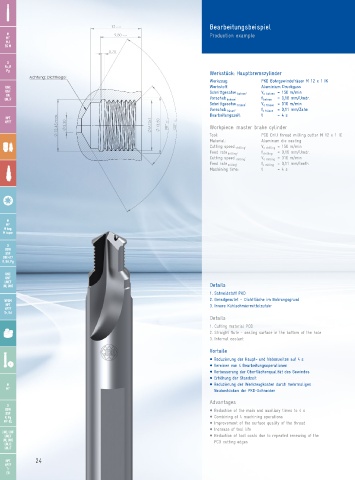

12 ±0,20 Bearbeitungsbeispiel
M 9,80 ±0,25 Production example
MF
MJ
EG M
0,70
G
Rc, R
Pg Werkstück: Hauptbremszylinder
Achtung: Dichtkegel
Werkzeug: PKD Bohrgewindefräser M 12 x 1 IK
UNC Werkstoff: Aluminium Druckguss
UNF Schnittgeschw. bohren : V c bohren = 150 m/min
UN
UNJF Vorschub bohren : f bohren = 0,16 mm/Umdr.
Schnittgeschw. fräsen : V c fräsen = 310 m/min
Vorschub fräsen : f z fräsen = 0,11 mm/Zahn

. Bearbeitungszeit: t = 4 s
NPT x a
NPTF m 3,30 M12x1 13,50
5 90° ±5° 120° ±2°
4 Workpiece: master brake cylinder
,
2
1
Tool: PCD Drill thread milling cutter M 12 x 1 IC

Material: Aluminum die casting
Cutting speed. drilling : V c drilling = 150 m/min
Feed rate drilling : f drilling = 0,16 mm/Umdr.
Cutting speed. milling : V c milling = 310 m/min
Feed rate milling : f z milling = 0,11 mm/teeth
Machining time: t = 4 s

M
MF
M keg.
M taper
G
BSW
BSF
DIN 477
R, BA, Pg

UNC
UNF
UNEF
UN, UNS Details
1. Schneidstoff PKD
NPSM 2. Geradgenutet – Dichtfläche im Bohrungsgrund
NPT 3. Innere Kühlschmiermittelzufuhr
NPTF
Tr, Rd
Details
1. Cutting material PCD
2. Straight flute - sealing surface in the bottom of the hole
3. Internal coolant
Vorteile
M Reduzierung der Haupt- und Nebenzeiten auf 4 s
M Vereinen von 4 Bearbeitungsoperationen
M Verbesserung der Oberflächenqualität des Gewindes
M Erhöhung der Standzeit
M M Reduzierung der Werkzeugkosten durch mehrmaliges
MF Neubestücken der PKD-Schneiden
Advantages
G
BSW M Reduction of the main and auxiliary times to 4 s
BSF
R, Pg M Combining of 4 machining operations
MF-EL M Improvement of the surface quality of the thread
M Increase of tool life
UNC, UNF
UNEF M Reduction of tool costs due to repeated renewing of the
UN, UNS PCD cutting edges
UNJC
UNJF
