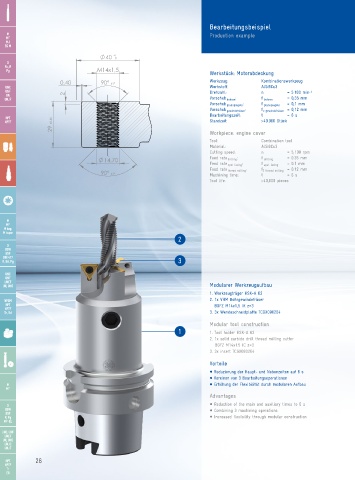

Bearbeitungsbeispiel
M Production example
MF
MJ
EG M
40 0
+1
G
Rc, R
Pg M14x1,5
Werkstück: Motorabdeckung
0,40 90° ±1° Werkzeug: Kombinationswerkzeug
UNC Werkstoff: AlSi9Cu3
UNF Drehzahl: n = 5.100 min -1
UN 2
UNJF Vorschub bohren : f bohren = 0,35 mm
Vorschub planspiegeln : f planspiegeln = 0,1 mm
Vorschub gewindefräsen : f z gewindefräsen = 0,12 mm
Bearbeitungszeit: t = 6 s
29 ±0,40 Workpiece: engine cover
NPT
NPTF Standzeit: > 40.000 Stück
Tool: Combination tool
Material: AlSi9Cu3
Cutting speed: n = 5,100 rpm
14,70 Feed rate drilling : f drilling = 0.35 mm
Feed rate spot facing : f spot facing = 0.1 mm
Feed rate thread milling : f Z thread milling = 0.12 mm
90° ±1° Machining time: t = 6 s
Tool life: > 40,000 pieces

M
MF
M keg.
M taper
2
G
BSW
BSF
DIN 477
R, BA, Pg 3

UNC
UNF
UNEF
UN, UNS Modularer Werkzeugaufbau
1. Werkzeugträger HSK-A 63
NPSM 2. 1x VHM Bohrgewindefräser
NPT BGFZ M14x1,5 IK z=3
NPTF
Tr, Rd 3. 3x Wendeschneidplatte TCGX090204
Modular tool construction
1 1. Tool holder HSK-A 63
2. 1x solid carbide drill thread milling cutter
BGFZ M14x1.5 IC z=3
3. 3x insert TCGX090204

Vorteile
M Reduzierung der Haupt- und Nebenzeiten auf 6 s
M Vereinen von 3 Bearbeitungsoperationen
M M Erhöhung der Flexibilität durch modularen Aufbau
MF
Advantages
G M Reduction of the main and auxiliary times to 6 s
BSW M Combining 3 machining operations
BSF
R, Pg M Increased flexibility through modular construction
MF-EL
UNC, UNF
UNEF
UN, UNS
UNJC
UNJF
NPT 26
NPTF
Tr
EG
