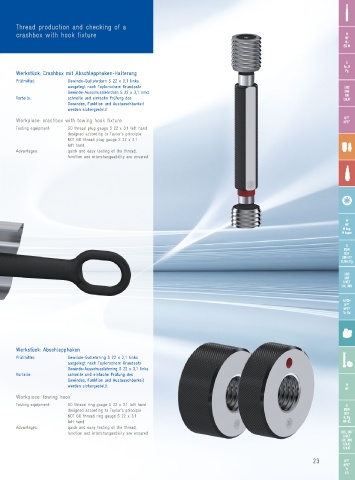

Thread production and checking of a
crashbox with hook fixture MF
M
MJ
EG M

G
Rc, R
Werkstück: Crashbox mit Abschlepphaken-Halterung Pg
Prüfmittel: Gewinde-Gutlehrdorn S 22 x 3,1 links
ausgelegt nach Taylorschem Grundsatz UNC
Gewinde-Ausschusslehrdorn S 22 x 3,1 links UNF
UN
Vorteile: schnelle und einfache Prüfung des UNJF
Gewindes, Funktion und Austauschbarkeit
werden sichergestellt
NPT
Workpiece: crashbox with towing hook fixture NPTF
Testing equipment: GO thread plug gauge S 22 x 3.1 left hand
designed according to Taylor‘s principle
NOT GO thread plug gauge S 22 x 3.1
left hand
Advantages: quick and easy testing of the thread,
function and interchangeability are ensured

M
MF
M keg.
M taper
G
BSW
BSF
DIN 477
R, BA, Pg

UNC
UNF
UNEF
UN, UNS
NPSM
NPT
NPTF
Tr, Rd

Werkstück: Abschlepphaken
Prüfmittel: Gewinde-Gutlehrring S 22 x 3,1 links
ausgelegt nach Taylorschem Grundsatz
Gewinde-Ausschusslehrring S 22 x 3,1 links
Vorteile: schnelle und einfache Prüfung des
Gewindes, Funktion und Austauschbarkeit
werden sichergestellt M
MF
Workpiece: towing hook
Testing equipment: GO thread ring gauge S 22 x 3.1 left hand G
designed according to Taylor‘s principle BSW
BSF
NOT GO thread ring gauge S 22 x 3.1 R, Pg
left hand MF-EL
Advantages: quick and easy testing of the thread,
function and interchangeability are ensured UNC, UNF
UNEF
UN, UNS
UNJC
UNJF
