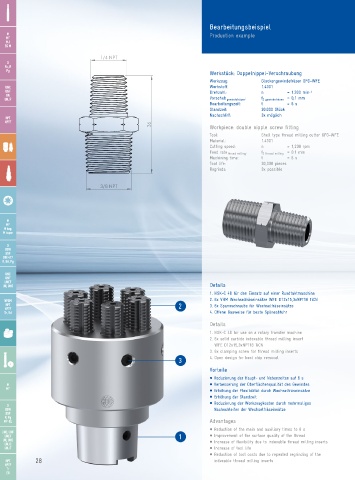

Bearbeitungsbeispiel
M Production example
MF
MJ
EG M
1/4 NPT
1/4 NPT G
Rc, R
Pg
Werkstück: Doppelnippel-Verschraubung
Werkzeug: Glockengewindefräser GFG-WFE
UNC Werkstoff: 1.4301
UNF Drehzahl: n = 1.200 min -1
UN
UNJF Vorschub gewindefräsen : f Z gewindefräsen = 0,1 mm
Bearbeitungszeit: t = 6 s
Standzeit: 30.000 Stück
Nachschliff: 3x möglich
NPT
NPTF 36
36 Workpiece: double nipple screw fitting
Tool: Shell type thread milling cutter GFG-WFE
Material: 1.4301
Cutting speed: n = 1,200 rpm
Feed rate thread milling : f Z thread milling = 0.1 mm
Machining time: t = 6 s
Tool life: 30,000 pieces
Regrinds: 3x possible

3/8 NPT 3/8 NPT

M
MF
M keg.
M taper
SW 19 BSW SW 19
G
BSF
DIN 477
R, BA, Pg

UNC
UNF
UNEF
UN, UNS Details
1. HSK-C 40 für den Einsatz auf einer Rundtaktmaschine
NPSM 2. 6x VHM Wechselfräseinsätze WFE D12x15,3xNPT18 TiCN
NPT 2 3. 6x Spannschraube für Wechselfräseinsätze
NPTF
Tr, Rd 4. Offene Bauweise für beste Späneabfuhr
Details
1. HSK-C 40 for use on a rotary transfer machine
2. 6x solid carbide indexable thread milling insert
WFE D12x15,3xNPT18 TiCN
3. 6x clamping screw for thread milling inserts
3 4. Open design for best chip removal
Vorteile
M Reduzierung der Haupt- und Nebenzeiten auf 6 s
M M Verbesserung der Oberflächenqualität des Gewindes
MF M Erhöhung der Flexibilität durch Wechselfräseinsätze
M Erhöhung der Standzeit
M Reduzierung der Werkzeugkosten durch mehrmaliges
G
BSW Nachschleifen der Wechselfräseinsätze
BSF
R, Pg
MF-EL Advantages
M Reduction of the main and auxiliary times to 6 s
UNC, UNF
UNEF 1 M Improvement of the surface quality of the thread
UN, UNS M Increase of flexibility due to indexable thread milling inserts
UNJC
UNJF M Increase of tool life
M Reduction of tool costs due to repeated regrinding of the
NPT 28 indexable thread milling inserts
