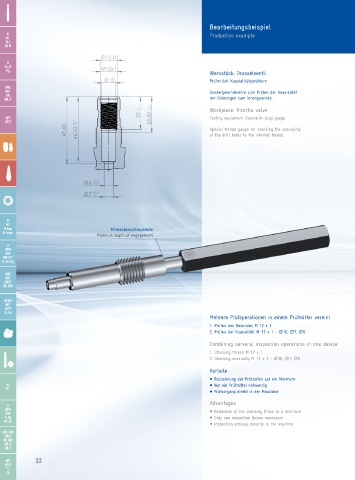

Bearbeitungsbeispiel
M Production example
MF
MJ
EG M
12,10
G
Rc, R M12x1
Pg
Werkstück: Drosselventil
10 Prüfmittel: Koaxialitätsprüfdorn
UNC
UNF Sondergewindelehre zum Prüfen der Koaxialität
UN
UNJF der Bohrungen zum Innengewinde.
+1 22 0 0 Workpiece: throttle valve
NPT 25,50 -0,20 Testing equipment: Coaxiality plug gauge
NPTF +0,10
47,60 46,10 0 Special thread gauge for checking the coaxialitiy
of the drill holes to the internal thread.

6 -0,01
+0,03
7 0
+0,05

M
MF
M keg. Mindesteinschraubtiefe
M taper
Minimum depth of engagement
G
BSW
BSF
DIN 477
R, BA, Pg

UNC
UNF
UNEF
UN, UNS
NPSM
NPT
NPTF
Tr, Rd
Mehrere Prüfoperationen in einem Prüfmittel vereint
1. Prüfen des Gewindes M 12 x 1
2. Prüfen der Koaxialität M 12 x 1 – Ø 10, Ø 7, Ø 6

Combining serveral inspection operations in one device
1. Checking thread M 12 x 1
2. Checking coaxiality M 12 x 1 – Ø 10, Ø 7, Ø 6
Vorteile
M Reduzierung der Prüfzeiten auf ein Minimum
M M Nur ein Prüfmittel notwendig
MF
M Prüfvorgang direkt in der Maschine
Advantages
G
BSW
BSF M Reduction of the checking times to a minimum
R, Pg M Only one inspection device necessary
MF-EL
M Inspection process directly in the machine
UNC, UNF
UNEF
UN, UNS
UNJC
UNJF
