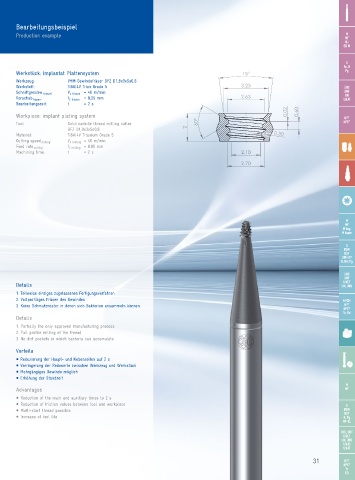

Bearbeitungsbeispiel
M
Production example MF
MJ
EG M

G
Rc, R
Werkstück: Implantat Plattensystem 15° Pg
Werkzeug: VHM Gewindefräser GFZ D1,8x3xSo0,6
Werkstoff: Ti6AI4V Titan Grade 5 3,23 UNC
Schnittgeschw. fräsen : V c fräsen = 40 m/min UNF
UN
Vorschub fräsen : f Z fräsen = 0,05 mm 2,63 UNJF
Bearbeitungszeit: t = 2 s
Workpiece: implant plating system 0,02 0,60
° NPT
Tool: Solid carbide thread milling cutter 0 6 NPTF
GFZ D1,8x3xSo0,6 2
Material: Ti6AI4V Titanium Grade 5 0,30
Cutting speed milling : V c milling = 40 m/min
Feed rate milling : f Z milling = 0.05 mm
Machining time: t = 2 s 2,10

2,70

M
MF
M keg.
M taper
G
BSW
BSF
DIN 477
R, BA, Pg

UNC
UNF
UNEF
Details UN, UNS
1. Teilweise einziges zugelassenes Fertigungsverfahren
2. Vollprofiliges Fräsen des Gewindes NPSM
3. Keine Schmutznester in denen sich Bakterien ansammeln können NPT
NPTF
Tr, Rd
Details
1. Partially the only approved manufacturing process
2. Full profile milling of the thread
3. No dirt pockets in which bacteria can accumulate
Vorteile
M Reduzierung der Haupt- und Nebenzeiten auf 2 s
M Verringerung der Reibwerte zwischen Werkzeug und Werkstück
M Mehrgängiges Gewinde möglich
M Erhöhung der Standzeit
M
Advantages MF
M Reduction of the main and auxiliary times to 2 s
M Reduction of friction values between tool and workpiece G
M Multi-start thread possible BSW
BSF
M Increase of tool life R, Pg
MF-EL
UNC, UNF
UNEF
UN, UNS
UNJC
UNJF
31 NPT
