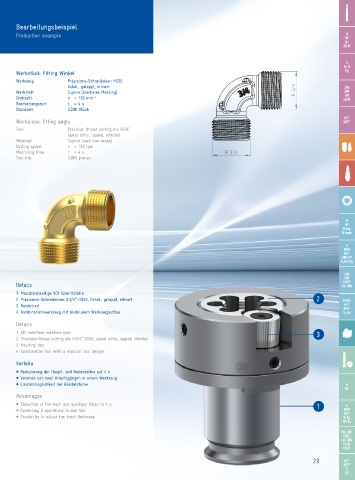

Bearbeitungsbeispiel
M
Production example MF
MJ
EG M

G
Rc, R
Werkstück: Fitting Winkel Pg
Werkzeug: Präzisions-Schneideisen HSSE
Schäl., geläppt, nitriert UNC
Werkstoff: Cuphin (bleifreies Messing) R 3/4 UNF
UN
Drehzahl: n = 120 min -1 UNJF
Bearbeitungszeit: t = 4 s
Standzeit: 3.000 Stück
NPT
Workpiece: fitting angle NPTF
Tool: Precision thread cutting die HSSE
spiral entry, lapped, nitrided
Material: Cuphin (lead free brass)
Cutting speed: n = 120 rpm
Machining time: t = 4 s R 3/4
Tool life: 3,000 pieces

M
MF
M keg.
M taper
G
BSW
BSF
DIN 477
R, BA, Pg

UNC
UNF
UNEF
Details UN, UNS
1. Maschinenseitige VDI Schnittstelle
2. Präzisions-Schneideisen R 3/4" HSSE, Schäl., geläppt, nitriert 2 NPSM
NPT
3. Rändelrad NPTF
4. Kombinationswerkzeug mit modularem Werkzeugaufbau Tr, Rd
Details
1. VDI interface machine-side 3
2. Precision thread cutting die R 3/4" HSSE, spiral entry, lapped, nitrided
3. Knurling tool
4. Combination tool with a modular tool design

Vorteile
M Reduzierung der Haupt- und Nebenzeiten auf 4 s
M Vereinen von zwei Arbeitsgängen in einem Werkzeug
M Einstellmöglichkeit der Rändelstärke M
MF
Advantages
M Reduction of the main and auxiliary times to 4 s 1 G
M Combining 2 operations in one tool BSW
BSF
M Possibility to adjust the knurl thickness R, Pg
