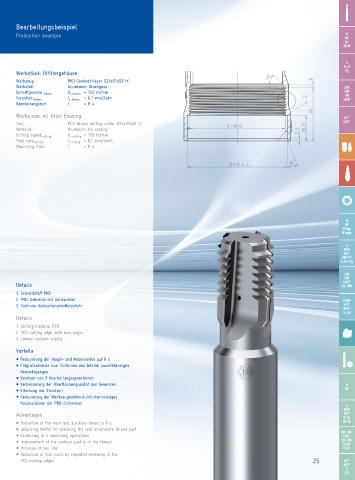

Bearbeitungsbeispiel
M
Production example MF
MJ
EG M

G
Rc, R
Werkstück: Ölfiltergehäuse Pg
Werkzeug: PKD Gewindefräser D25x31xS3 IK
Werkstoff: Aluminium Druckguss UNC
Schnittgeschw. fräsen : V c fräsen = 750 m/min UNF
UN
Vorschub fräsen : f z fräsen = 0,1 mm/Zahn UNJF
Bearbeitungszeit: t = 8 s
Workpiece: oil filter housing NPT
Tool: PCD thread milling cutter D25x31xS3 IC NPTF
Material: Aluminum die casting
Cutting speed. milling : V c milling = 750 m/min
Feed rate milling : f z milling = 0,1 mm/teeth
Machining time: t = 8 s

M
MF
M keg.
M taper
G
BSW
BSF
DIN 477
R, BA, Pg

UNC
UNF
UNEF
Details UN, UNS
1. Schneidstoff PKD
2. PKD-Schneide mit Achswinkel NPSM
3. Seitliche Kühlschmiermittelzufuhr NPT
NPTF
Tr, Rd
Details
1. Cutting material PCD
2. PCD cutting edge with axis angle
3. Lateral coolant supply
Vorteile
M Reduzierung der Haupt- und Nebenzeiten auf 8 s
M Entgratschneide zum Entfernen des letzten unvollständigen
Gewindeganges
M Vereinen von 3 Bearbeitungsoperationen
M Verbesserung der Oberflächenqualität des Gewindes M
M Erhöhung der Standzeit MF
M Reduzierung der Werkzeugkosten durch mehrmaliges
Neubestücken der PKD-Schneiden G
BSW
BSF
Advantages R, Pg
M Reduction of the main and auxiliary times to 8 s MF-EL
M Deburring teeths for removing the last incomplete thread part UNC, UNF
M Combining of 4 machining operations UNEF
M Improvement of the surface quality of the thread UN, UNS
UNJC
M Increase of tool life UNJF
M Reduction of tool costs by repeated renewing of the
PCD cutting edges 25 NPT
