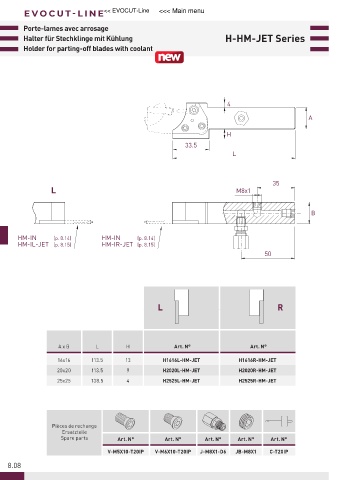

Page 362 - 21-036 APPLITEC catalogue.indb

E V OC U T -LINE << EVOCUT-Line <<< Main menu

Porte-lames avec arrosage
Halter für Stechklinge mit Kühlung H-HM-JET Series
Holder for parting-off blades with coolant

4
A

H
33.5
L

35
L M8x1

B

HM-IN (p. 8.14) HM-IN (p. 8.14)
HM-IL-JET (p. 8.15) HM-IR-JET (p. 8.15)
50

L R

A x B L H Art. N° Art. N°

16x16 113.5 13 H1616L-HM-JET H1616R-HM-JET
20x20 113.5 9 H2020L-HM-JET H2020R-HM-JET
25x25 138.5 4 H2525L-HM-JET H2525R-HM-JET

Pièces de rechange
Ersatzteile
Spare parts Art. N° Art. N° Art. N° Art. N° Art. N°
V-M5X10-T20IP V-M6X10-T20IP J-M8X1-D6 JB-M8X1 C-T20IP

8.08
