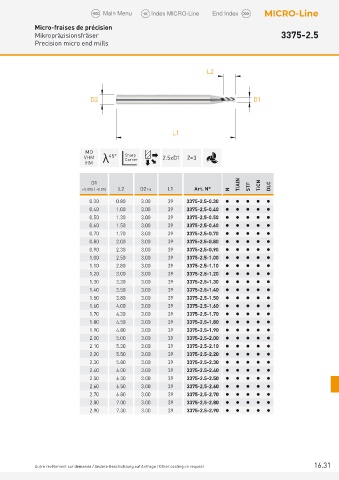

Micro-fraises de précision
Mikropräzisionsfräser 3375-2.5
Precision micro end mills

L2

D2 D1

L1

MD
VHM λ 45° Sharp 2.5xD1 Z=3
Corner
HM
D1 TiAlN
+0.005 / -0.010 L2 D2 h4 L1 Art. N° N STF TiCN DLC
0.30 0.80 3.00 39 3375-2.5-0.30     
0.40 1.00 3.00 39 3375-2.5-0.40     
0.50 1.30 3.00 39 3375-2.5-0.50     
0.60 1.50 3.00 39 3375-2.5-0.60     
0.70 1.70 3.00 39 3375-2.5-0.70     
0.80 2.00 3.00 39 3375-2.5-0.80     
0.90 2.30 3.00 39 3375-2.5-0.90     
1.00 2.50 3.00 39 3375-2.5-1.00     
1.10 2.80 3.00 39 3375-2.5-1.10     
1.20 3.00 3.00 39 3375-2.5-1.20     
1.30 3.30 3.00 39 3375-2.5-1.30     
1.40 3.50 3.00 39 3375-2.5-1.40     
1.50 3.80 3.00 39 3375-2.5-1.50     
1.60 4.00 3.00 39 3375-2.5-1.60     
1.70 4.30 3.00 39 3375-2.5-1.70     
1.80 4.50 3.00 39 3375-2.5-1.80     
1.90 4.80 3.00 39 3375-2.5-1.90     
2.00 5.00 3.00 39 3375-2.5-2.00     
2.10 5.30 3.00 39 3375-2.5-2.10     
2.20 5.50 3.00 39 3375-2.5-2.20     
2.30 5.80 3.00 39 3375-2.5-2.30     
2.40 6.00 3.00 39 3375-2.5-2.40     
2.50 6.30 3.00 39 3375-2.5-2.50     
2.60 6.50 3.00 39 3375-2.5-2.60     
2.70 6.80 3.00 39 3375-2.5-2.70     
2.80 7.00 3.00 39 3375-2.5-2.80     
2.90 7.30 3.00 39 3375-2.5-2.90     

Autre revêtement sur demande / Andere Beschichtung auf Anfrage / Other coating on request 16.31
