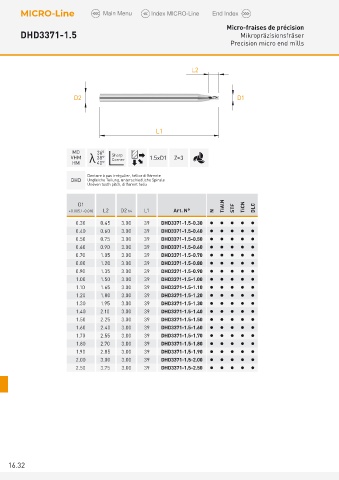

Micro-fraises de précision
DHD3371-1.5 Mikropräzisionsfräser
Precision micro end mills

L2

D2 D1

L1

MD 36°
VHM λ 38° Sharp 1.5xD1 Z=3
Corner
HM 40°
Denture à pas irrégulier, hélice différente
DHD Ungleiche Teilung, unterschiedliche Spirale
Uneven tooth pitch, different helix
D1 TiAlN
+0.005 / -0.010 L2 D2 h4 L1 Art. N° N STF TiCN DLC
0.30 0.45 3.00 39 DHD3371-1.5-0.30     
0.40 0.60 3.00 39 DHD3371-1.5-0.40     
0.50 0.75 3.00 39 DHD3371-1.5-0.50     
0.60 0.90 3.00 39 DHD3371-1.5-0.60     
0.70 1.05 3.00 39 DHD3371-1.5-0.70     
0.80 1.20 3.00 39 DHD3371-1.5-0.80     
0.90 1.35 3.00 39 DHD3371-1.5-0.90     
1.00 1.50 3.00 39 DHD3371-1.5-1.00     
1.10 1.65 3.00 39 DHD3371-1.5-1.10     
1.20 1.80 3.00 39 DHD3371-1.5-1.20     
1.30 1.95 3.00 39 DHD3371-1.5-1.30     
1.40 2.10 3.00 39 DHD3371-1.5-1.40     
1.50 2.25 3.00 39 DHD3371-1.5-1.50     
1.60 2.40 3.00 39 DHD3371-1.5-1.60     
1.70 2.55 3.00 39 DHD3371-1.5-1.70     
1.80 2.70 3.00 39 DHD3371-1.5-1.80     
1.90 2.85 3.00 39 DHD3371-1.5-1.90     
2.00 3.00 3.00 39 DHD3371-1.5-2.00     
2.50 3.75 3.00 39 DHD3371-1.5-2.50     
