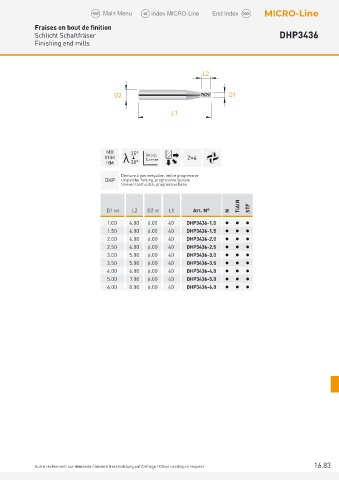

Fraises en bout de finition
Schlicht Schaftfräser DHP3436
Finishing end mills

L2

D2 D1
L1

MD 35°
VHM Sharp Z=4
Corner
HM λ 38°
Denture à pas irrégulier, hélice progressive
DHP Ungleiche Teilung, progressive Spirale
Uneven tooth pitch, progressive helix

D1 h10 L2 D2 h5 L1 Art. N° N TiAlN STF
1.00 4.00 6.00 40 DHP3436-1.0   
1.50 4.00 6.00 40 DHP3436-1.5   
2.00 4.00 6.00 40 DHP3436-2.0   
2.50 4.00 6.00 40 DHP3436-2.5   
3.00 5.00 6.00 40 DHP3436-3.0   
3.50 5.00 6.00 40 DHP3436-3.5   
4.00 6.00 6.00 40 DHP3436-4.0   
5.00 7.00 6.00 40 DHP3436-5.0   
6.00 8.00 6.00 40 DHP3436-6.0   

Autre revêtement sur demande / Andere Beschichtung auf Anfrage / Other coating on request 16.83
