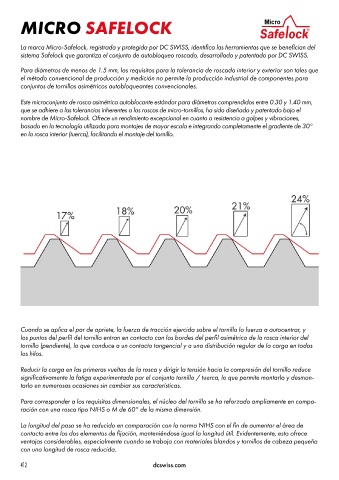

MICRO SAFELOCK ®

La marca Micro-Safelock, registrada y protegida por DC SWISS, identifica las herramientas que se benefician del
sistema Safelock que garantiza el conjunto de autobloqueo roscado, desarrollado y patentado por DC SWISS.

Para diámetros de menos de 1.5 mm, los requisitos para la tolerancia de roscado interior y exterior son tales que
el método convencional de producción y medición no permite la producción industrial de componentes para
conjuntos de tornillos asimétricos autobloqueantes convencionales.

Este microconjunto de rosca asimétrica autoblocante estándar para diámetros comprendidos entre 0.30 y 1.40 mm,
que se adhiere a las tolerancias inherentes a las roscas de micro-tornillos, ha sido diseñado y patentado bajo el
nombre de Micro-Safelock. Ofrece un rendimiento excepcional en cuanto a resistencia a golpes y vibraciones,
basado en la tecnología utilizada para montajes de mayor escala e integrando completamente el gradiente de 30°
en la rosca interior (tuerca), facilitando el montaje del tornillo.

Cuando se aplica el par de apriete, la fuerza de tracción ejercida sobre el tornillo lo fuerza a autocentrar, y
los puntos del perfil del tornillo entran en contacto con los bordes del perfil asimétrico de la rosca interior del
tornillo (pendiente), lo que conduce a un contacto tangencial y a una distribución regular de la carga en todos
los hilos.

Reducir la carga en las primeras vueltas de la rosca y dirigir la tensión hacia la compresión del tornillo reduce
significativamente la fatiga experimentada por el conjunto tornillo / tuerca, lo que permite montarlo y desmon-
tarlo en numerosas ocasiones sin cambiar sus características.

Para corresponder a los requisitos dimensionales, el núcleo del tornillo se ha reforzado ampliamente en compa-
ración con una rosca tipo NIHS o M de 60° de la misma dimensión.

La longitud del paso se ha reducido en comparación con la norma NIHS con el fin de aumentar el área de
contacto entre los dos elementos de fijación, manteniéndose igual la longitud útil. Evidentemente, esto ofrece
ventajas considerables, especialmente cuando se trabaja con materiales blandos y tornillos de cabeza pequeña
con una longitud de rosca reducida.
