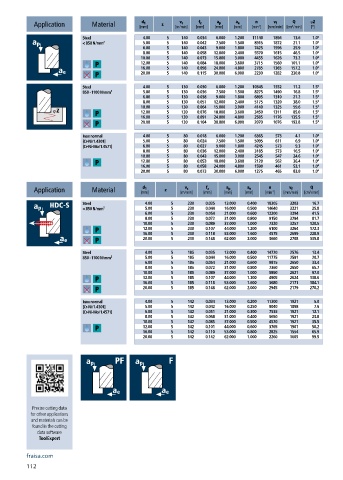

Page 114 - 21-036 APPLITEC catalogue.indb

a p
a e
f z
d 1
v c
v f
Q
n
Application Material [mm] z [m/min] [mm] [mm] [mm] [min ] -1 [mm/min] [cm /min] jZ
3
[°]
Steel 4.00 5 140 0.034 6.000 1.200 11140 1894 13.6 1.0°
< 850 N/mm² 5.00 5 140 0.042 7.500 1.500 8915 1872 21.1 1.0°
6.00 5 140 0.043 9.000 1.800 7425 1596 25.9 1.0°
8.00 5 140 0.058 12.000 2.400 5570 1615 46.5 1.0°
10.00 5 140 0.073 15.000 3.000 4455 1626 73.2 1.0°
12.00 5 140 0.084 18.000 3.600 3715 1560 101.1 1.0°
16.00 5 140 0.098 24.000 4.800 2785 1365 157.2 1.0°
20.00 5 140 0.115 30.000 6.000 2230 1282 230.8 1.0°
Steel 4.00 5 130 0.030 6.000 1.200 10345 1552 11.2 1.5°
850 - 1100 N/mm² 5.00 5 130 0.036 7.500 1.500 8275 1490 16.8 1.5°
6.00 5 130 0.038 9.000 1.800 6895 1310 21.2 1.5°
8.00 5 130 0.051 12.000 2.400 5175 1320 38.0 1.5°
10.00 5 130 0.064 15.000 3.000 4140 1325 59.6 1.5°
12.00 5 130 0.076 18.000 3.600 3450 1311 85.0 1.5°
16.00 5 130 0.091 24.000 4.800 2585 1176 135.5 1.5°
20.00 5 130 0.104 30.000 6.000 2070 1076 193.8 1.5°
Inox normal 4.00 5 80 0.018 6.000 1.200 6365 573 4.1 1.0°
[Cr-Ni/1.4301] 5.00 5 80 0.024 7.500 1.500 5095 611 6.9 1.0°
[Cr-Ni-Mo/1.4571] 6.00 5 80 0.027 9.000 1.800 4245 573 9.3 1.0°
8.00 5 80 0.036 12.000 2.400 3185 573 16.5 1.0°
10.00 5 80 0.043 15.000 3.000 2545 547 24.6 1.0°
12.00 5 80 0.053 18.000 3.600 2120 562 36.4 1.0°
16.00 5 80 0.058 24.000 4.800 1590 461 53.1 1.0°
20.00 5 80 0.073 30.000 6.000 1275 465 83.8 1.0°
a e
n
a p
v c
f z
v f
Q
d 1
Application Material [mm] z [m/min] [mm] [mm] [mm] [min ] -1 [mm/min] [cm /min]
3
Steel 4.00 5 230 0.035 13.000 0.400 18305 3203 16.7
< 850 N/mm² 5.00 5 230 0.044 16.000 0.500 14640 3221 25.8
6.00 5 230 0.054 21.000 0.600 12200 3294 41.5
8.00 5 230 0.072 31.000 0.800 9150 3294 81.7
10.00 5 230 0.089 37.000 1.000 7320 3257 120.5
12.00 5 230 0.107 44.000 1.200 6100 3264 172.3
16.00 5 230 0.118 53.000 1.600 4575 2699 228.9
20.00 5 230 0.148 62.000 2.000 3660 2708 335.8
Steel 4.00 5 185 0.035 13.000 0.400 14720 2576 13.4
850 - 1100 N/mm² 5.00 5 185 0.044 16.000 0.500 11775 2591 20.7
6.00 5 185 0.054 21.000 0.600 9815 2650 33.4
8.00 5 185 0.072 31.000 0.800 7360 2650 65.7
10.00 5 185 0.089 37.000 1.000 5890 2621 97.0
12.00 5 185 0.107 44.000 1.200 4905 2624 138.6
16.00 5 185 0.118 53.000 1.600 3680 2171 184.1
20.00 5 185 0.148 62.000 2.000 2945 2179 270.2
Inox normal 4.00 5 142 0.034 13.000 0.200 11300 1921 5.0
[Cr-Ni/1.4301] 5.00 5 142 0.042 16.000 0.250 9040 1898 7.6
[Cr-Ni-Mo/1.4571] 6.00 5 142 0.051 21.000 0.300 7535 1921 12.1
8.00 5 142 0.068 31.000 0.400 5650 1921 23.8
10.00 5 142 0.085 37.000 0.500 4520 1921 35.5
12.00 5 142 0.101 44.000 0.600 3765 1901 50.2
16.00 5 142 0.110 53.000 0.800 2825 1554 65.9
20.00 5 142 0.142 62.000 1.000 2260 1605 99.5
Precise cutting data
for other applications
and materials can be
found in the cutting
data software
ToolExpert
fraisa.com
112
