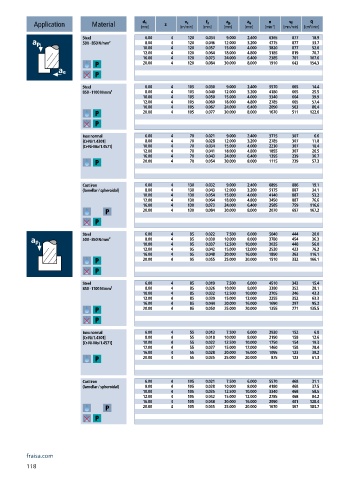

Page 120 - 21-036 APPLITEC catalogue.indb

a e
n
v f
a p
d 1
v c
f z
Q
Application Material [mm] z [m/min] [mm] [mm] [mm] [min ] -1 [mm/min] [cm /min]
3
Steel 6.00 4 120 0.034 9.000 2.400 6365 877 18.9
500 - 850 N/mm² 8.00 4 120 0.046 12.000 3.200 4775 877 33.7
10.00 4 120 0.057 15.000 4.000 3820 877 52.6
12.00 4 120 0.064 18.000 4.800 3185 819 70.7
16.00 4 120 0.073 24.000 6.400 2385 701 107.6
20.00 4 120 0.084 30.000 8.000 1910 643 154.3
Steel 6.00 4 105 0.030 9.000 2.400 5570 665 14.4
850 - 1100 N/mm² 8.00 4 105 0.040 12.000 3.200 4180 665 25.5
10.00 4 105 0.050 15.000 4.000 3340 664 39.9
12.00 4 105 0.060 18.000 4.800 2785 665 57.4
16.00 4 105 0.067 24.000 6.400 2090 563 86.4
20.00 4 105 0.077 30.000 8.000 1670 511 122.6
Inox normal 6.00 4 70 0.021 9.000 2.400 3715 307 6.6
[Cr-Ni/1.4301] 8.00 4 70 0.028 12.000 3.200 2785 307 11.8
[Cr-Ni-Mo/1.4571] 10.00 4 70 0.034 15.000 4.000 2230 307 18.4
12.00 4 70 0.041 18.000 4.800 1855 307 26.5
16.00 4 70 0.043 24.000 6.400 1395 239 36.7
20.00 4 70 0.054 30.000 8.000 1115 239 57.3
Cast iron 6.00 4 130 0.032 9.000 2.400 6895 886 19.1
(lamellar / spheroidal) 8.00 4 130 0.043 12.000 3.200 5175 887 34.1
10.00 4 130 0.054 15.000 4.000 4140 887 53.2
12.00 4 130 0.064 18.000 4.800 3450 887 76.6
16.00 4 130 0.073 24.000 6.400 2585 759 116.6
20.00 4 130 0.084 30.000 8.000 2070 697 167.2

Steel 6.00 4 95 0.022 7.500 6.000 5040 444 20.0
500 - 850 N/mm² 8.00 4 95 0.030 10.000 8.000 3780 454 36.3
10.00 4 95 0.037 12.500 10.000 3025 448 56.0
12.00 4 95 0.042 15.000 12.000 2520 423 76.2
16.00 4 95 0.048 20.000 16.000 1890 363 116.1
20.00 4 95 0.055 25.000 20.000 1510 332 166.1

Steel 6.00 4 85 0.019 7.500 6.000 4510 343 15.4
850 - 1100 N/mm² 8.00 4 85 0.026 10.000 8.000 3380 352 28.1
10.00 4 85 0.032 12.500 10.000 2705 346 43.3
12.00 4 85 0.039 15.000 12.000 2255 352 63.3
16.00 4 85 0.044 20.000 16.000 1690 297 95.2
20.00 4 85 0.050 25.000 20.000 1355 271 135.5

Inox normal 6.00 4 55 0.013 7.500 6.000 2920 152 6.8
[Cr-Ni/1.4301] 8.00 4 55 0.018 10.000 8.000 2190 158 12.6
[Cr-Ni-Mo/1.4571] 10.00 4 55 0.022 12.500 10.000 1750 154 19.3
12.00 4 55 0.027 15.000 12.000 1460 158 28.4
16.00 4 55 0.028 20.000 16.000 1095 123 39.2
20.00 4 55 0.035 25.000 20.000 875 123 61.3

Cast iron 6.00 4 105 0.021 7.500 6.000 5570 468 21.1
(lamellar / spheroidal) 8.00 4 105 0.028 10.000 8.000 4180 468 37.5
10.00 4 105 0.035 12.500 10.000 3340 468 58.5
12.00 4 105 0.042 15.000 12.000 2785 468 84.2
16.00 4 105 0.048 20.000 16.000 2090 401 128.4
20.00 4 105 0.055 25.000 20.000 1670 367 183.7
