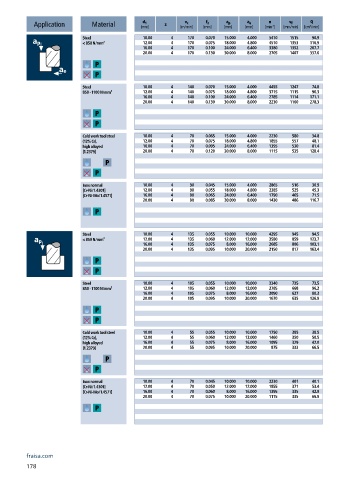

Page 180 - 21-036 APPLITEC catalogue.indb

d 1
n
v f
a p
a e
f z
v c
Q
Application Material [mm] z [m/min] [mm] [mm] [mm] [min ] -1 [mm/min] [cm /min]
3
Steel 10.00 4 170 0.070 15.000 4.000 5410 1515 90.9
< 850 N/mm² 12.00 4 170 0.075 18.000 4.800 4510 1353 116.9
16.00 4 170 0.100 24.000 6.400 3380 1352 207.7
20.00 4 170 0.130 30.000 8.000 2705 1407 337.6
Steel 10.00 4 140 0.070 15.000 4.000 4455 1247 74.8
850 - 1100 N/mm² 12.00 4 140 0.075 18.000 4.800 3715 1115 96.3
16.00 4 140 0.100 24.000 6.400 2785 1114 171.1
20.00 4 140 0.130 30.000 8.000 2230 1160 278.3
Cold work tool steel 10.00 4 70 0.065 15.000 4.000 2230 580 34.8
(12% Cr), 12.00 4 70 0.075 18.000 4.800 1855 557 48.1
high alloyed 16.00 4 70 0.095 24.000 6.400 1395 530 81.4
[1.2379] 20.00 4 70 0.120 30.000 8.000 1115 535 128.4

Inox normal 10.00 4 90 0.045 15.000 4.000 2865 516 30.9
[Cr-Ni/1.4301] 12.00 4 90 0.055 18.000 4.800 2385 525 45.3
[Cr-Ni-Mo/1.4571] 16.00 4 90 0.065 24.000 6.400 1790 465 71.5
20.00 4 90 0.085 30.000 8.000 1430 486 116.7

Steel 10.00 4 135 0.055 10.000 10.000 4295 945 94.5
< 850 N/mm² 12.00 4 135 0.060 12.000 12.000 3580 859 123.7
16.00 4 135 0.075 8.000 16.000 2685 806 103.1
20.00 4 135 0.095 10.000 20.000 2150 817 163.4

Steel 10.00 4 105 0.055 10.000 10.000 3340 735 73.5
850 - 1100 N/mm² 12.00 4 105 0.060 12.000 12.000 2785 668 96.2
16.00 4 105 0.075 8.000 16.000 2090 627 80.3
20.00 4 105 0.095 10.000 20.000 1670 635 126.9

Cold work tool steel 10.00 4 55 0.055 10.000 10.000 1750 385 38.5
(12% Cr), 12.00 4 55 0.060 12.000 12.000 1460 350 50.5
high alloyed 16.00 4 55 0.075 8.000 16.000 1095 329 42.0
[1.2379] 20.00 4 55 0.095 10.000 20.000 875 333 66.5

Inox normal 10.00 4 70 0.045 10.000 10.000 2230 401 40.1
[Cr-Ni/1.4301] 12.00 4 70 0.050 12.000 12.000 1855 371 53.4
[Cr-Ni-Mo/1.4571] 16.00 4 70 0.060 8.000 16.000 1395 335 42.9
20.00 4 70 0.075 10.000 20.000 1115 335 66.9

fraisa.com
178
