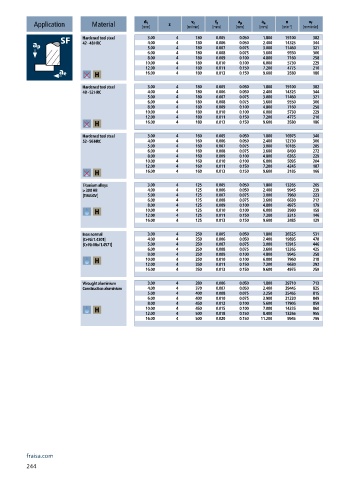

Page 246 - 21-036 APPLITEC catalogue.indb

f z
v c
a p
d 1
n
a e
v f
Application Material [mm] z [m/min] [mm] [mm] [mm] [min ] -1 [mm/min]
SF Hardened tool steel 3.00 4 4 180 0.005 0.050 1.800 19100 382
2.400
14325
344
0.006
0.050
4.00
180
42 - 48 HRC
5.00 4 180 0.007 0.075 3.000 11460 321
6.00 4 180 0.008 0.075 3.600 9550 306
8.00 4 180 0.009 0.100 4.800 7160 258
10.00 4 180 0.010 0.100 6.000 5730 229
12.00 4 180 0.011 0.150 7.200 4775 210
16.00 4 180 0.013 0.150 9.600 3580 186
Hardened tool steel 3.00 4 180 0.005 0.050 1.800 19100 382
48 - 52 HRC 4.00 4 180 0.006 0.050 2.400 14325 344
5.00 4 180 0.007 0.075 3.000 11460 321
6.00 4 180 0.008 0.075 3.600 9550 306
8.00 4 180 0.009 0.100 4.800 7160 258
10.00 4 180 0.010 0.100 6.000 5730 229
12.00 4 180 0.011 0.150 7.200 4775 210
16.00 4 180 0.013 0.150 9.600 3580 186
Hardened tool steel 3.00 4 160 0.005 0.050 1.800 16975 340
52 - 56 HRC 4.00 4 160 0.006 0.050 2.400 12730 306
5.00 4 160 0.007 0.075 3.000 10185 285
6.00 4 160 0.008 0.075 3.600 8490 272
8.00 4 160 0.009 0.100 4.800 6365 229
10.00 4 160 0.010 0.100 6.000 5095 204
12.00 4 160 0.011 0.150 7.200 4245 187
16.00 4 160 0.013 0.150 9.600 3185 166
Titanium alloys 3.00 4 125 0.005 0.050 1.800 13265 265
> 300 HB 4.00 4 125 0.006 0.050 2.400 9945 239
[Ti6Al4V] 5.00 4 125 0.007 0.075 3.000 7960 223
6.00 4 125 0.008 0.075 3.600 6630 212
8.00 4 125 0.009 0.100 4.800 4975 179
10.00 4 125 0.010 0.100 6.000 3980 159
12.00 4 125 0.011 0.150 7.200 3315 146
16.00 4 125 0.013 0.150 9.600 2485 129
Inox normal 3.00 4 250 0.005 0.050 1.800 26525 531
[Cr-Ni/1.4301] 4.00 4 250 0.006 0.050 2.400 19895 478
[Cr-Ni-Mo/1.4571] 5.00 4 250 0.007 0.075 3.000 15915 446
6.00 4 250 0.008 0.075 3.600 13265 425
8.00 4 250 0.009 0.100 4.800 9945 358
10.00 4 250 0.010 0.100 6.000 7960 318
12.00 4 250 0.011 0.150 7.200 6630 292
16.00 4 250 0.013 0.150 9.600 4975 259
Wrought aluminium 3.00 4 280 0.006 0.050 1.800 29710 713
Construction aluminium 4.00 4 370 0.007 0.050 2.400 29445 825
5.00 4 400 0.008 0.075 3.250 25465 815
6.00 4 400 0.010 0.075 3.900 21220 849
8.00 4 450 0.012 0.100 5.600 17905 859
10.00 4 450 0.015 0.100 7.000 14325 860
12.00 4 500 0.018 0.150 8.400 13265 955
16.00 4 500 0.020 0.150 11.200 9945 796
