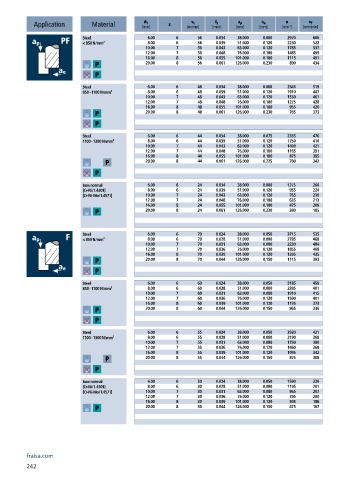

Page 244 - 21-036 APPLITEC catalogue.indb
P. 244

a p
                                                                          a e
                                                             f z
                                         d 1
                                                      v c
                                                                                n
                                                                                       v f
          Application      Material     [mm]    z    [m/min]  [mm]  [mm]  [mm]  [min ] -1  [mm/min]
                        Steel             6.00    6     56   0.034  38.000  0.080  2970  606
                        < 850 N/mm²       8.00    6     56   0.039  51.000  0.120  2230  522
                                         10.00    7     56   0.043  63.000  0.120  1785  537
                                         12.00    7     56   0.048  76.000  0.180  1485  499
                                         16.00    8     56   0.055  101.000  0.180  1115  491
                                         20.00    8     56   0.061  126.000  0.230  890  434
                        Steel             6.00    6     48   0.034  38.000  0.080  2545  519
                        850 - 1100 N/mm²  8.00    6     48   0.039  51.000  0.120  1910  447
                                         10.00    7     48   0.043  63.000  0.120  1530  461
                                         12.00    7     48   0.048  76.000  0.180  1275  428
                                         16.00    8     48   0.055  101.000  0.180  955  420
                                         20.00    8     48   0.061  126.000  0.230  765  373
                        Steel             6.00    6     44   0.034  38.000  0.075  2335  476
                        1100 - 1300 N/mm²  8.00   6     44   0.039  51.000  0.120  1750  410
                                         10.00    7     44   0.043  63.000  0.120  1400  421
                                         12.00    7     44   0.048  76.000  0.180  1165  391
                                         16.00    8     44   0.055  101.000  0.180  875  385
                                         20.00    8     44   0.061  126.000  0.225  700  342

                        Inox normal       6.00    6     24   0.034  38.000  0.080  1275  260
                        [Cr-Ni/1.4301]    8.00    6     24   0.039  51.000  0.120  955  224
                        [Cr-Ni-Mo/1.4571]  10.00  7     24   0.043  63.000  0.120  765  230
                                         12.00    7     24   0.048  76.000  0.180  635  213
                                         16.00    8     24   0.055  101.000  0.180  475  209
                                         20.00    8     24   0.061  126.000  0.230  380  185

                        Steel             6.00    6     70   0.024  38.000  0.050  3715  535
                        < 850 N/mm²       8.00    6     70   0.028  51.000  0.080  2785  468
                                         10.00    7     70   0.031  63.000  0.080  2230  484
                                         12.00    7     70   0.036  76.000  0.120  1855  468
                                         16.00    8     70   0.039  101.000  0.120  1395  435
                                         20.00    8     70   0.044  126.000  0.150  1115  393


                        Steel             6.00    6     60   0.024  38.000  0.050  3185  459
                        850 - 1100 N/mm²  8.00    6     60   0.028  51.000  0.080  2385  401
                                         10.00    7     60   0.031  63.000  0.080  1910  415
                                         12.00    7     60   0.036  76.000  0.120  1590  401
                                         16.00    8     60   0.039  101.000  0.120  1195  373
                                         20.00    8     60   0.044  126.000  0.150  955  336

                        Steel             6.00    6     55   0.024  38.000  0.050  2920  421
                        1100 - 1300 N/mm²  8.00   6     55   0.028  51.000  0.080  2190  368
                                         10.00    7     55   0.031  63.000  0.080  1750  380
                                         12.00    7     55   0.036  76.000  0.120  1460  368
                                         16.00    8     55   0.039  101.000  0.120  1095  342
                                         20.00    8     55   0.044  126.000  0.150  875  308


                        Inox normal       6.00    6     30   0.024  38.000  0.050  1590  229
                        [Cr-Ni/1.4301]    8.00    6     30   0.028  51.000  0.080  1195  201
                        [Cr-Ni-Mo/1.4571]  10.00  7     30   0.031  63.000  0.080  955  207
                                         12.00    7     30   0.036  76.000  0.120  795  200
                                         16.00    8     30   0.039  101.000  0.120  595  186
                                         20.00    8     30   0.044  126.000  0.150  475  167






        fraisa.com
        242
