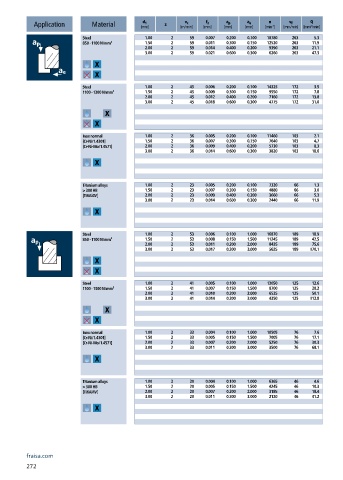

Page 274 - 21-036 APPLITEC catalogue.indb
P. 274

v c
                                                                      a e
                                         d 1
                                                                a p
                                                                            n
                                                                                 v f
                                                          f z
                                                                                       Q
          Application      Material     [mm]   z   [m/min]  [mm]  [mm]  [mm]  [min ] -1  [mm/min]  [mm /min]
                                                                                       3
                        Steel            1.00   2     59  0.007  0.200  0.100  18780  263  5.3
                        850 - 1100 N/mm²  1.50  2     59  0.011  0.300  0.150  12520  263  11.9
                                         2.00   2     59  0.014  0.400  0.200  9390  263  21.1
                                         3.00   2     59  0.021  0.600  0.300  6260  263  47.3
                        Steel            1.00   2     45  0.006  0.200  0.100  14325  172  3.5
                        1100 - 1300 N/mm²  1.50  2    45  0.009  0.300  0.150  9550  172  7.8
                                         2.00   2     45  0.012  0.400  0.200  7160  172  13.8
                                         3.00   2     45  0.018  0.600  0.300  4775  172  31.0
                        Inox normal      1.00   2     36  0.005  0.200  0.100  11460  103  2.1
                        [Cr-Ni/1.4301]   1.50   2     36  0.007  0.300  0.150  7640  103  4.7
                        [Cr-Ni-Mo/1.4571]  2.00  2    36  0.009  0.400  0.200  5730  103  8.3
                                         3.00   2     36  0.014  0.600  0.300  3820  103  18.6




                        Titanium alloys   1.00  2     23  0.005  0.200  0.100  7320  66  1.3
                        > 300 HB         1.50   2     23  0.007  0.300  0.150  4880  66  3.0
                        [Ti6Al4V]        2.00   2     23  0.009  0.400  0.200  3660  66  5.3
                                         3.00   2     23  0.014  0.600  0.300  2440  66  11.9



                        Steel            1.00   2     53  0.006  0.100  1.000  16870  189  18.9
                        850 - 1100 N/mm²  1.50  2     53  0.008  0.150  1.500  11245  189  42.5
                                         2.00   2     53  0.011  0.200  2.000  8435  189  75.6
                                         3.00   2     53  0.017  0.300  3.000  5625  189  170.1




                        Steel            1.00   2     41  0.005  0.100  1.000  13050  125  12.6
                        1100 - 1300 N/mm²  1.50  2    41  0.007  0.150  1.500  8700  125  28.2
                                         2.00   2     41  0.010  0.200  2.000  6525  125  50.1
                                         3.00   2     41  0.014  0.300  3.000  4350  125  112.8



                        Inox normal      1.00   2     33  0.004  0.100  1.000  10505  76  7.6
                        [Cr-Ni/1.4301]   1.50   2     33  0.005  0.150  1.500  7005  76  17.1
                        [Cr-Ni-Mo/1.4571]  2.00  2    33  0.007  0.200  2.000  5250  76  30.3
                                         3.00   2     33  0.011  0.300  3.000  3500  76  68.1




                        Titanium alloys   1.00  2     20  0.004  0.100  1.000  6365  46  4.6
                        > 300 HB         1.50   2     20  0.005  0.150  1.500  4245  46  10.3
                        [Ti6Al4V]        2.00   2     20  0.007  0.200  2.000  3185  46  18.4
                                         3.00   2     20  0.011  0.300  3.000  2120  46  41.2
