P. 275

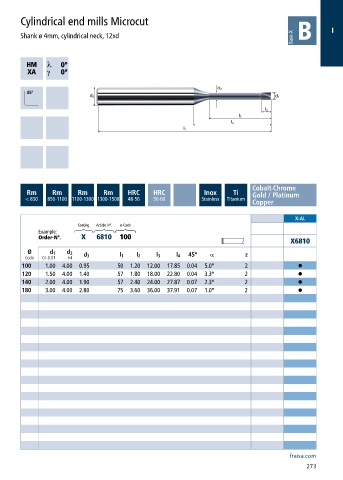

Cylindrical end mills Microcut
                                                                                             I
       Shank ø 4mm, cylindrical neck, 12xd


              h       ƍ
              a       ƍ


















                                                                       Cobalt-Chrome
        Rm      Rm     Rm     Rm    HRC     HRC           Inox    Ti   Gold / Platinum
        < 850  850-1100 1100-1300 1300-1500  48-56  56-60  Stainless  Titanium
                                                                       Copper
                                                                                   X-AL
                       Coating  Article-N°.  ø-Code
            Example:
            Order-N°.   X   6810  100
                                                                                  X6810
         Ø     d 1   d 2                                   α
        Code  0/-0.01  h4  d 3    l 1  l 2  l 3   l 4  45°           z
       100    1.00  4.00  0.95    50  1.20  12.00  17.85  0.04  5.0°  2             •
       120    1.50  4.00  1.40    57  1.80  18.00  22.80  0.04  3.3°  2             •
       140    2.00  4.00  1.90    57  2.40  24.00  27.87  0.07  2.3°  2             •
       180    3.00  4.00  2.80    75  3.60  36.00  37.91  0.07  1.0°  2             •



























                                                                                 fraisa.com
