P. 279

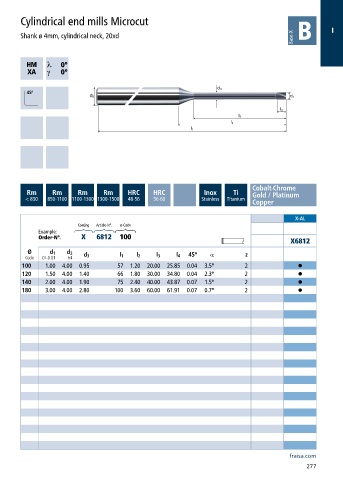

Cylindrical end mills Microcut
                                                                                             I
       Shank ø 4mm, cylindrical neck, 20xd


              h       ƍ
              a       ƍ


















                                                                       Cobalt-Chrome
        Rm      Rm     Rm     Rm    HRC     HRC           Inox    Ti   Gold / Platinum
        < 850  850-1100 1100-1300 1300-1500  48-56  56-60  Stainless  Titanium
                                                                       Copper
                                                                                   X-AL
                       Coating  Article-N°.  ø-Code
            Example:
            Order-N°.   X   6812  100
                                                                                  X6812
         Ø     d 1   d 2                                   α
        Code  0/-0.01  h4  d 3    l 1  l 2  l 3   l 4  45°           z
       100    1.00  4.00  0.95    57  1.20  20.00  25.85  0.04  3.5°  2             •
       120    1.50  4.00  1.40    66  1.80  30.00  34.80  0.04  2.3°  2             •
       140    2.00  4.00  1.90    75  2.40  40.00  43.87  0.07  1.5°  2             •
       180    3.00  4.00  2.80   100  3.60  60.00  61.91  0.07  0.7°  2             •
