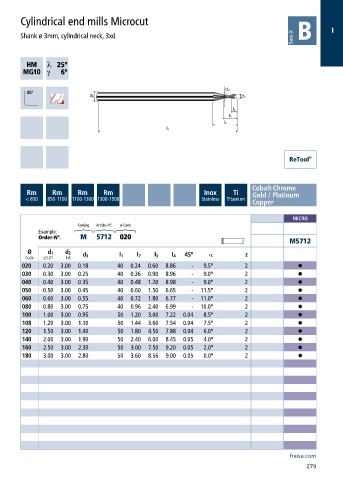

Cylindrical end mills Microcut
                                                                                             I
       Shank ø 3mm, cylindrical neck, 3xd


              h    ƍ
              a       ƍ


















                                                                       Cobalt-Chrome
        Rm      Rm     Rm     Rm                          Inox    Ti   Gold / Platinum
        < 850  850-1100 1100-1300 1300-1500              Stainless  Titanium
                                                                       Copper
                                                                                  MICRO
                       Coating  Article-N°.  ø-Code
            Example:
            Order-N°.  M    5712  020
                                                                                 M5712
         Ø    d 1    d 2                                   α
        Code  ±0.01  h6  d 3      l 1  l 2  l 3  l 4  45°            z
       020   0.20  3.00  0.18     40  0.24  0.60  8.86  -  9.5°      2              •
       030   0.30  3.00  0.25     40  0.36  0.90  8.96  -  9.0°      2              •
       040   0.40  3.00  0.35     40  0.48  1.20  8.98  -  9.0°      2              •
       050   0.50  3.00  0.45     40  0.60  1.50  6.65  -  11.5°     2              •
       060   0.60  3.00  0.55     40  0.72  1.80  6.77  -  11.0°     2              •
       080   0.80  3.00  0.75     40  0.96  2.40  6.99  -  10.0°     2              •
       100   1.00  3.00  0.95     50  1.20  3.00  7.22  0.04  8.5°   2              •
       108   1.20  3.00  1.10     50  1.44  3.60  7.54  0.04  7.5°   2              •
       120   1.50  3.00  1.40     50  1.80  4.50  7.88  0.04  6.0°   2              •
       140   2.00  3.00  1.90     50  2.40  6.00  8.45  0.05  4.0°   2              •
       160   2.50  3.00  2.30     50  3.00  7.50  9.20  0.05  2.0°   2              •
       180   3.00  3.00  2.80     50  3.60  8.56  9.00  0.05  0.0°   2              •
















                                                                                 fraisa.com
