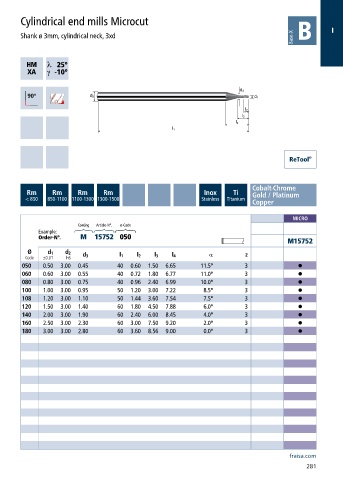

Cylindrical end mills Microcut
                                                                                             I
       Shank ø 3mm, cylindrical neck, 3xd


              h    ƍ
              a     ƍ


















                                                                       Cobalt-Chrome
        Rm      Rm     Rm     Rm                          Inox    Ti   Gold / Platinum
        < 850  850-1100 1100-1300 1300-1500              Stainless  Titanium
                                                                       Copper
                                                                                  MICRO
                       Coating  Article-N°.  ø-Code
            Example:
            Order-N°.  M   15752  050
                                                                                 M15752
         Ø    d 1    d 2                                   α
        Code  ±0.01  h6  d 3      l 1  l 2  l 3  l 4                 z
       050   0.50  3.00  0.45     40  0.60  1.50  6.65   11.5°       3              •
       060   0.60  3.00  0.55     40  0.72  1.80  6.77   11.0°       3              •
       080   0.80  3.00  0.75     40  0.96  2.40  6.99   10.0°       3              •
       100   1.00  3.00  0.95     50  1.20  3.00  7.22    8.5°       3              •
       108   1.20  3.00  1.10     50  1.44  3.60  7.54    7.5°       3              •
       120   1.50  3.00  1.40     60  1.80  4.50  7.88    6.0°       3              •
       140   2.00  3.00  1.90     60  2.40  6.00  8.45    4.0°       3              •
       160   2.50  3.00  2.30     60  3.00  7.50  9.20    2.0°       3              •
       180   3.00  3.00  2.80     60  3.60  8.56  9.00    0.0°       3              •
