P. 305

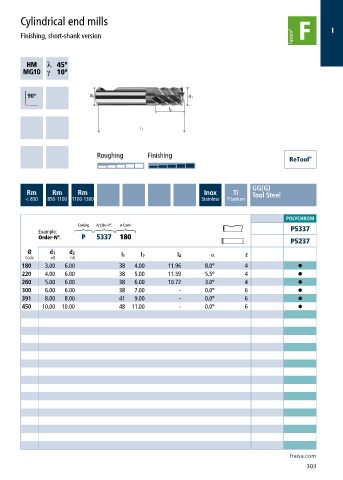

Cylindrical end mills
                                                                                             I
       Finishing, short-shank version


              h    ƍ
              a    ƍ












                            Roughing      Finishing




                                                                       GG(G)
        Rm      Rm     Rm                                 Inox    Ti   Tool Steel
        < 850  850-1100 1100-1300                        Stainless  Titanium

                                                                                POLYCHROM
                       Coating  Article-N°.  ø-Code
            Example:                                                              P5337
            Order-N°.   P   5337  180
                                                                                  P5237
         Ø     d 1   d 2                                    α
        Code   e8    h6            l 1  l 2       l 4                z
       180    3.00  6.00          38  4.00      11.96     8.0°       4              •
       220    4.00  6.00          38  5.00      11.59     5.5°       4              •
       260    5.00  6.00          38  6.00      10.72     3.0°       4              •
       300    6.00  6.00          38  7.00         -      0.0°       6              •
       391    8.00  8.00          41  9.00         -      0.0°       6              •
       450   10.00  10.00         48  11.00        -      0.0°       6              •
























                                                                                 fraisa.com
