P. 303

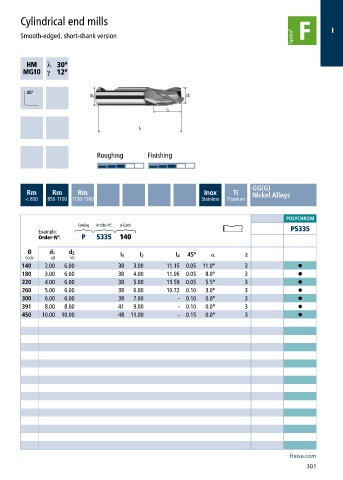

Cylindrical end mills
                                                                                             I
       Smooth-edged, short-shank version


              h    ƍ
              a    ƍ












                            Roughing      Finishing




                                                                       GG(G)
        Rm      Rm     Rm                                 Inox    Ti   Nickel-Alloys
        < 850  850-1100 1100-1300                        Stainless  Titanium

                                                                                POLYCHROM
                       Coating  Article-N°.  ø-Code
            Example:                                                              P5335
            Order-N°.   P   5335  140
         Ø     d 1   d 2                                    α
        Code   e8   h6            l 1   l 2       l 4  45°           z
       140   2.00  6.00           38  3.00     11.15  0.05  11.0°    3              •
       180   3.00  6.00           38  4.00     11.96  0.05  8.0°     3              •
       220   4.00  6.00           38  5.00     11.59  0.05  5.5°     3              •
       260   5.00  6.00           38  6.00     10.72  0.10  3.0°     3              •
       300   6.00  6.00           38  7.00        -  0.10  0.0°      3              •
       391   8.00  8.00           41  9.00        -  0.10  0.0°      3              •
       450   10.00  10.00         48  11.00       -  0.15  0.0°      3              •























                                                                                 fraisa.com
