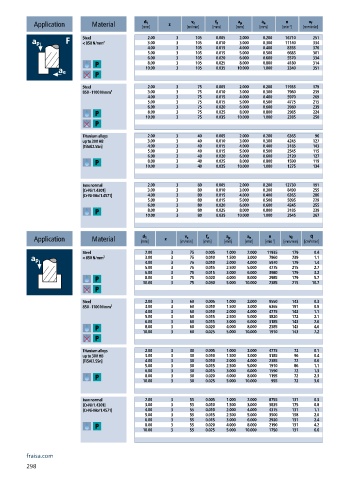

Page 300 - 21-036 APPLITEC catalogue.indb
P. 300

a e
                                                                                n
                                                                                       v f
                                                                   a p
                                                      v c
                                         d 1
                                                             f z
          Application      Material     [mm]    z    [m/min]  [mm]  [mm]  [mm]  [min ] -1  [mm/min]
                        Steel             2.00    3    105   0.005  2.000  0.200  16710  251
                        < 850 N/mm²       3.00    3    105   0.010  3.000  0.300  11140  334
                                          4.00    3    105   0.015  4.000  0.400  8355  376
                                          5.00    3    105   0.015  5.000  0.500  6685  301
                                          6.00    3    105   0.020  6.000  0.600  5570  334
                                          8.00    3    105   0.025  8.000  0.800  4180  314
                                         10.00    3    105   0.035  10.000  1.000  3340  351
                        Steel             2.00    3     75   0.005  2.000  0.200  11935  179
                        850 - 1100 N/mm²  3.00    3     75   0.010  3.000  0.300  7960  239
                                          4.00    3     75   0.015  4.000  0.400  5970  269
                                          5.00    3     75   0.015  5.000  0.500  4775  215
                                          6.00    3     75   0.020  6.000  0.600  3980  239
                                          8.00    3     75   0.025  8.000  0.800  2985  224
                                         10.00    3     75   0.035  10.000  1.000  2385  250
                        Titanium alloys   2.00    3     40   0.005  2.000  0.200  6365  96
                        up to 300 HB      3.00    3     40   0.010  3.000  0.300  4245  127
                        [Ti5Al2.5Sn]      4.00    3     40   0.015  4.000  0.400  3185  143
                                          5.00    3     40   0.015  5.000  0.500  2545  115
                                          6.00    3     40   0.020  6.000  0.600  2120  127
                                          8.00    3     40   0.025  8.000  0.800  1590  119
                                         10.00    3     40   0.035  10.000  1.000  1275  134
                        Inox normal       2.00    3     80   0.005  2.000  0.200  12730  191
                        [Cr-Ni/1.4301]    3.00    3     80   0.010  3.000  0.300  8490  255
                        [Cr-Ni-Mo/1.4571]  4.00   3     80   0.015  4.000  0.400  6365  286
                                          5.00    3     80   0.015  5.000  0.500  5095  229
                                          6.00    3     80   0.020  6.000  0.600  4245  255
                                          8.00    3     80   0.025  8.000  0.800  3185  239
                                         10.00    3     80   0.035  10.000  1.000  2545  267
                                                    v c
                                                                            n
                                                                                 v f
                                         d 1
                                                                a p
                                                                      a e
                                                                                       Q
                                                          f z
          Application      Material     [mm]   z   [m/min]  [mm]  [mm]  [mm]  [min ] -1  [mm/min]  [cm /min]
                                                                                       3
                        Steel            2.00   3     75  0.005  1.000  2.000  11935  179  0.4
                        < 850 N/mm²      3.00   3     75  0.010  1.500  3.000  7960  239  1.1
                                         4.00   3     75  0.010  2.000  4.000  5970  179  1.4
                                         5.00   3     75  0.015  2.500  5.000  4775  215  2.7
                                         6.00   3     75  0.015  3.000  6.000  3980  179  3.2
                                         8.00   3     75  0.020  4.000  8.000  2985  179  5.7
                                         10.00  3     75  0.030  5.000  10.000  2385  215  10.7
                        Steel            2.00   3     60  0.005  1.000  2.000  9550  143  0.3
                        850 - 1100 N/mm²  3.00  3     60  0.010  1.500  3.000  6365  191  0.9
                                         4.00   3     60  0.010  2.000  4.000  4775  143  1.1
                                         5.00   3     60  0.015  2.500  5.000  3820  172  2.1
                                         6.00   3     60  0.015  3.000  6.000  3185  143  2.6
                                         8.00   3     60  0.020  4.000  8.000  2385  143  4.6
                                         10.00  3     60  0.025  5.000  10.000  1910  143  7.2
                        Titanium alloys   2.00  3     30  0.005  1.000  2.000  4775  72  0.1
                        up to 300 HB     3.00   3     30  0.010  1.500  3.000  3185  96  0.4
                        [Ti5Al2.5Sn]     4.00   3     30  0.010  2.000  4.000  2385  72  0.6
                                         5.00   3     30  0.015  2.500  5.000  1910  86  1.1
                                         6.00   3     30  0.015  3.000  6.000  1590  72  1.3
                                         8.00   3     30  0.020  4.000  8.000  1195  72  2.3
                                         10.00  3     30  0.025  5.000  10.000  955  72  3.6
                        Inox normal      2.00   3     55  0.005  1.000  2.000  8755  131  0.3
                        [Cr-Ni/1.4301]   3.00   3     55  0.010  1.500  3.000  5835  175  0.8
                        [Cr-Ni-Mo/1.4571]  4.00  3    55  0.010  2.000  4.000  4375  131  1.1
                                         5.00   3     55  0.015  2.500  5.000  3500  158  2.0
                                         6.00   3     55  0.015  3.000  6.000  2920  131  2.4
                                         8.00   3     55  0.020  4.000  8.000  2190  131  4.2
                                         10.00  3     55  0.025  5.000  10.000  1750  131  6.6
        fraisa.com
        298
