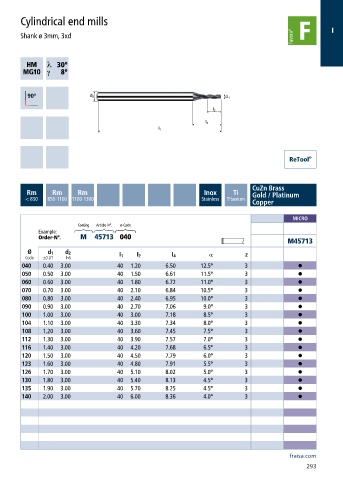

Page 295 - 21-036 APPLITEC catalogue.indb

Cylindrical end mills
I
Shank ø 3mm, 3xd

h ƍ
a ƍ

CuZn Brass
Rm Rm Rm Inox Ti Gold / Platinum
< 850 850-1100 1100-1300 Stainless Titanium
Copper
MICRO
Coating Article-N°. ø-Code
Example:
Order-N°. M 45713 040
M45713
Ø d 1 d 2 α
Code ±0.01 h6 l 1 l 2 l 4 z
040 0.40 3.00 40 1.20 6.50 12.5° 3 •
050 0.50 3.00 40 1.50 6.61 11.5° 3 •
060 0.60 3.00 40 1.80 6.72 11.0° 3 •
070 0.70 3.00 40 2.10 6.84 10.5° 3 •
080 0.80 3.00 40 2.40 6.95 10.0° 3 •
090 0.90 3.00 40 2.70 7.06 9.0° 3 •
100 1.00 3.00 40 3.00 7.18 8.5° 3 •
104 1.10 3.00 40 3.30 7.34 8.0° 3 •
108 1.20 3.00 40 3.60 7.45 7.5° 3 •
112 1.30 3.00 40 3.90 7.57 7.0° 3 •
116 1.40 3.00 40 4.20 7.68 6.5° 3 •
120 1.50 3.00 40 4.50 7.79 6.0° 3 •
123 1.60 3.00 40 4.80 7.91 5.5° 3 •
126 1.70 3.00 40 5.10 8.02 5.0° 3 •
130 1.80 3.00 40 5.40 8.13 4.5° 3 •
135 1.90 3.00 40 5.70 8.25 4.5° 3 •
140 2.00 3.00 40 6.00 8.36 4.0° 3 •

fraisa.com
293
