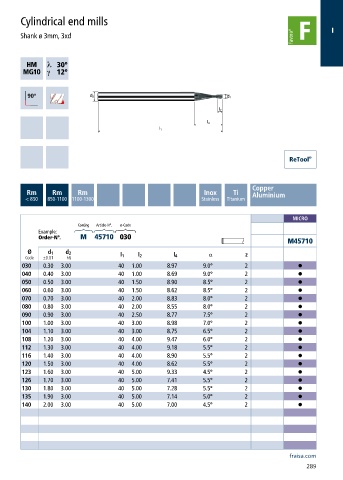

Cylindrical end mills
I
Shank ø 3mm, 3xd

h ƍ
a ƍ

Copper
Rm Rm Rm Inox Ti Aluminium
< 850 850-1100 1100-1300 Stainless Titanium

MICRO
Coating Article-N°. ø-Code
Example:
Order-N°. M 45710 030
M45710
Ø d 1 d 2 α
Code ±0.01 h6 l 1 l 2 l 4 z
030 0.30 3.00 40 1.00 8.97 9.0° 2 •
040 0.40 3.00 40 1.00 8.69 9.0° 2 •
050 0.50 3.00 40 1.50 8.90 8.5° 2 •
060 0.60 3.00 40 1.50 8.62 8.5° 2 •
070 0.70 3.00 40 2.00 8.83 8.0° 2 •
080 0.80 3.00 40 2.00 8.55 8.0° 2 •
090 0.90 3.00 40 2.50 8.77 7.5° 2 •
100 1.00 3.00 40 3.00 8.98 7.0° 2 •
104 1.10 3.00 40 3.00 8.75 6.5° 2 •
108 1.20 3.00 40 4.00 9.47 6.0° 2 •
112 1.30 3.00 40 4.00 9.18 5.5° 2 •
116 1.40 3.00 40 4.00 8.90 5.5° 2 •
120 1.50 3.00 40 4.00 8.62 5.5° 2 •
123 1.60 3.00 40 5.00 9.33 4.5° 2 •
126 1.70 3.00 40 5.00 7.41 5.5° 2 •
130 1.80 3.00 40 5.00 7.28 5.5° 2 •
135 1.90 3.00 40 5.00 7.14 5.0° 2 •
140 2.00 3.00 40 5.00 7.00 4.5° 2 •
