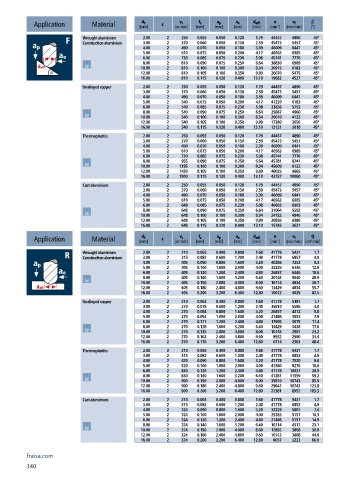

Page 342 - 21-036 APPLITEC catalogue.indb
P. 342
v c
a p
d 1
f z
a e
n
v f
d eff
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [°] β
Wrought aluminium 2.00 2 250 0.055 0.050 0.120 1.79 44457 4890 45°
Construction aluminium 3.00 2 370 0.060 0.050 0.150 2.59 45473 5457 45°
4.00 2 490 0.070 0.050 0.180 3.39 46009 6441 45°
5.00 2 610 0.075 0.050 0.200 4.17 46563 6985 45°
6.00 2 730 0.085 0.075 0.230 5.08 45741 7776 45°
8.00 2 810 0.090 0.075 0.250 6.64 38830 6989 45°
10.00 2 810 0.100 0.100 0.300 8.34 30915 6183 45°
12.00 2 810 0.105 0.100 0.350 9.89 26070 5475 45°
16.00 2 810 0.115 0.120 0.400 13.10 19682 4527 45°
Unalloyed copper 2.00 2 250 0.055 0.050 0.120 1.79 44457 4890 45°
3.00 2 370 0.060 0.050 0.150 2.59 45473 5457 45°
4.00 2 490 0.070 0.050 0.180 3.39 46009 6441 45°
5.00 2 540 0.075 0.050 0.200 4.17 41220 6183 45°
6.00 2 540 0.085 0.075 0.230 5.08 33836 5752 45°
8.00 2 540 0.090 0.075 0.250 6.64 25887 4660 45°
10.00 2 540 0.100 0.100 0.300 8.34 20610 4122 45°
12.00 2 540 0.105 0.100 0.350 9.89 17380 3650 45°
16.00 2 540 0.115 0.120 0.400 13.10 13121 3018 45°
Thermoplastics 2.00 2 250 0.055 0.050 0.120 1.79 44457 4890 45°
3.00 2 370 0.060 0.050 0.150 2.59 45473 5457 45°
4.00 2 490 0.070 0.050 0.180 3.39 46009 6441 45°
5.00 2 610 0.075 0.050 0.200 4.17 46563 6985 45°
6.00 2 730 0.085 0.075 0.230 5.08 45741 7776 45°
8.00 2 955 0.090 0.075 0.250 6.64 45781 8241 45°
10.00 2 1195 0.100 0.100 0.300 8.34 45609 9122 45°
12.00 2 1430 0.105 0.100 0.350 9.89 46025 9665 45°
16.00 2 1800 0.115 0.120 0.400 13.10 43737 10060 45°
Cast aluminium 2.00 2 250 0.055 0.050 0.120 1.79 44457 4890 45°
3.00 2 370 0.060 0.050 0.150 2.59 45473 5457 45°
4.00 2 490 0.070 0.050 0.180 3.39 46009 6441 45°
5.00 2 610 0.075 0.050 0.200 4.17 46563 6985 45°
6.00 2 648 0.085 0.075 0.230 5.08 40603 6903 45°
8.00 2 648 0.090 0.075 0.250 6.64 31064 5592 45°
10.00 2 648 0.100 0.100 0.300 8.34 24732 4946 45°
12.00 2 648 0.105 0.100 0.350 9.89 20856 4380 45°
16.00 2 648 0.115 0.120 0.400 13.10 15745 3621 45°
a e
a p
v c
f z
v f
n
d 1
Q
d eff
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [cm /min]
3
Wrought aluminium 2.00 2 210 0.065 0.400 0.800 1.60 41778 5431 1.7
Construction aluminium 3.00 2 315 0.082 0.600 1.200 2.40 41778 6852 4.9
4.00 2 405 0.090 0.800 1.600 3.20 40286 7252 9.3
5.00 2 405 0.100 1.000 2.000 4.00 32229 6446 12.9
6.00 2 405 0.120 1.200 2.400 4.80 26857 6446 18.6
8.00 2 405 0.140 1.600 3.200 6.40 20143 5640 28.9
10.00 2 405 0.150 2.000 4.000 8.00 16114 4834 38.7
12.00 2 405 0.180 2.400 4.800 9.60 13429 4834 55.7
16.00 2 405 0.200 3.200 6.400 12.80 10072 4029 82.5
Unalloyed copper 2.00 2 210 0.062 0.400 0.800 1.60 41778 5181 1.7
3.00 2 270 0.078 0.600 1.200 2.40 35810 5586 4.0
4.00 2 270 0.084 0.800 1.600 3.20 26857 4512 5.8
5.00 2 270 0.092 1.000 2.000 4.00 21486 3953 7.9
6.00 2 270 0.111 1.200 2.400 4.80 17905 3975 11.4
8.00 2 270 0.128 1.600 3.200 6.40 13429 3438 17.6
10.00 2 270 0.135 2.000 4.000 8.00 10743 2901 23.2
12.00 2 270 0.162 2.400 4.800 9.60 8952 2900 33.4
16.00 2 270 0.176 3.200 6.400 12.80 6714 2363 48.4
Thermoplastics 2.00 2 210 0.065 0.400 0.800 1.60 41778 5431 1.7
3.00 2 315 0.082 0.600 1.200 2.40 41778 6852 4.9
4.00 2 420 0.090 0.800 1.600 3.20 41778 7520 9.6
5.00 2 520 0.100 1.000 2.000 4.00 41380 8276 16.6
6.00 2 630 0.120 1.200 2.400 4.80 41778 10027 28.9
8.00 2 830 0.140 1.600 3.200 6.40 41281 11559 59.2
10.00 2 900 0.150 2.000 4.000 8.00 35810 10743 85.9
12.00 2 900 0.180 2.400 4.800 9.60 29842 10743 123.8
16.00 2 900 0.200 3.200 6.400 12.80 22381 8952 183.3
Cast aluminium 2.00 2 210 0.065 0.400 0.800 1.60 41778 5431 1.7
3.00 2 315 0.082 0.600 1.200 2.40 41778 6852 4.9
4.00 2 324 0.090 0.800 1.600 3.20 32229 5801 7.4
5.00 2 324 0.100 1.000 2.000 4.00 25783 5157 10.3
6.00 2 324 0.120 1.200 2.400 4.80 21486 5157 14.9
8.00 2 324 0.140 1.600 3.200 6.40 16114 4512 23.1
10.00 2 324 0.150 2.000 4.000 8.00 12892 3868 30.9
12.00 2 324 0.180 2.400 4.800 9.60 10743 3868 44.6
16.00 2 324 0.200 3.200 6.400 12.80 8057 3223 66.0
fraisa.com
340
