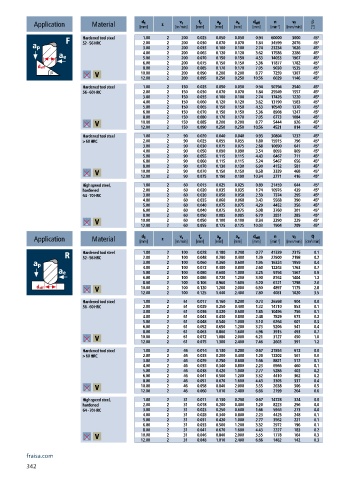

P. 344
a p
a e
f z
d 1
v c
v f
n
d eff
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [°] β
Hardened tool steel 1.00 2 200 0.025 0.050 0.050 0.94 60000 3000 45°
52 - 56 HRC 2.00 2 200 0.030 0.070 0.070 1.84 34599 2076 45°
3.00 2 200 0.035 0.100 0.100 2.74 23234 1626 45°
4.00 2 200 0.065 0.120 0.120 3.62 17586 2286 45°
5.00 2 200 0.070 0.150 0.150 4.53 14053 1967 45°
6.00 2 200 0.075 0.150 0.150 5.36 11877 1782 45°
8.00 2 200 0.085 0.170 0.170 7.05 9030 1535 45°
10.00 2 200 0.090 0.200 0.200 8.77 7259 1307 45°
12.00 2 200 0.095 0.250 0.250 10.56 6029 1146 45°
Hardened tool steel 1.00 2 150 0.025 0.050 0.050 0.94 50794 2540 45°
56 - 60 HRC 2.00 2 150 0.030 0.070 0.070 1.84 25949 1557 45°
3.00 2 150 0.035 0.100 0.100 2.74 17426 1220 45°
4.00 2 150 0.060 0.120 0.120 3.62 13190 1583 45°
5.00 2 150 0.065 0.150 0.150 4.53 10540 1370 45°
6.00 2 150 0.070 0.150 0.150 5.36 8908 1247 45°
8.00 2 150 0.080 0.170 0.170 7.05 6773 1084 45°
10.00 2 150 0.085 0.200 0.200 8.77 5444 926 45°
12.00 2 150 0.090 0.250 0.250 10.56 4521 814 45°
Hardened tool steel 1.00 2 90 0.020 0.040 0.040 0.93 30804 1232 45°
> 60 HRC 2.00 2 90 0.025 0.055 0.055 1.80 15915 796 45°
3.00 2 90 0.030 0.075 0.075 2.68 10690 641 45°
4.00 2 90 0.050 0.090 0.090 3.54 8093 809 45°
5.00 2 90 0.055 0.115 0.115 4.43 6467 711 45°
6.00 2 90 0.060 0.115 0.115 5.24 5467 656 45°
8.00 2 90 0.070 0.130 0.130 6.90 4152 581 45°
10.00 2 90 0.070 0.150 0.150 8.58 3339 468 45°
12.00 2 90 0.075 0.190 0.190 10.34 2771 416 45°
High speed steel, 1.00 2 60 0.015 0.025 0.025 0.89 21459 644 45°
hardened 2.00 2 60 0.020 0.035 0.035 1.74 10976 439 45°
64 - 70 HRC 3.00 2 60 0.020 0.050 0.050 2.59 7374 295 45°
4.00 2 60 0.035 0.060 0.060 3.43 5568 390 45°
5.00 2 60 0.040 0.075 0.075 4.29 4452 356 45°
6.00 2 60 0.040 0.075 0.075 5.08 3760 301 45°
8.00 2 60 0.050 0.085 0.085 6.70 2851 285 45°
10.00 2 60 0.050 0.100 0.100 8.34 2290 229 45°
12.00 2 60 0.055 0.125 0.125 10.03 1904 209 45°
f z
a e
v c
n
d eff
Q
d 1
v f
a p
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [cm /min]
3
Hardened tool steel 1.00 2 100 0.028 0.180 0.200 0.77 41339 2315 0.1
52 - 56 HRC 2.00 2 100 0.048 0.280 0.400 1.39 22900 2198 0.2
3.00 2 100 0.060 0.360 0.600 1.95 16324 1959 0.4
4.00 2 100 0.072 0.480 0.800 2.60 12243 1763 0.7
5.00 2 100 0.080 0.600 1.000 3.25 9794 1567 0.9
6.00 2 100 0.086 0.720 1.200 3.90 8162 1404 1.2
8.00 2 100 0.106 0.960 1.600 5.20 6121 1298 2.0
10.00 2 100 0.120 1.200 2.000 6.50 4897 1175 2.8
12.00 2 100 0.125 1.440 2.400 7.80 4081 1020 3.5
Hardened tool steel 1.00 2 61 0.017 0.160 0.200 0.73 26598 904 0.0
56 - 60 HRC 2.00 2 61 0.029 0.250 0.400 1.32 14710 853 0.1
3.00 2 61 0.036 0.320 0.600 1.85 10496 756 0.1
4.00 2 61 0.043 0.430 0.800 2.48 7829 673 0.2
5.00 2 61 0.048 0.540 1.000 3.10 6264 601 0.3
6.00 2 61 0.052 0.650 1.200 3.73 5206 541 0.4
8.00 2 61 0.063 0.860 1.600 4.96 3915 493 0.7
10.00 2 61 0.072 1.080 2.000 6.21 3127 450 1.0
12.00 2 61 0.075 1.300 2.400 7.46 2603 391 1.2
Hardened tool steel 1.00 2 46 0.014 0.130 0.200 0.67 21854 612 0.0
> 60 HRC 2.00 2 46 0.023 0.200 0.400 1.20 12202 561 0.0
3.00 2 46 0.029 0.250 0.600 1.66 8821 512 0.1
4.00 2 46 0.035 0.340 0.800 2.23 6566 460 0.1
5.00 2 46 0.038 0.420 1.000 2.77 5286 402 0.2
6.00 2 46 0.041 0.500 1.200 3.32 4410 362 0.2
8.00 2 46 0.051 0.670 1.600 4.43 3305 337 0.4
10.00 2 46 0.058 0.840 2.000 5.55 2638 306 0.5
12.00 2 46 0.060 1.010 2.400 6.66 2199 264 0.6
High speed steel, 1.00 2 31 0.011 0.130 0.200 0.67 14728 324 0.0
hardened 2.00 2 31 0.018 0.200 0.400 1.20 8223 296 0.0
64 - 70 HRC 3.00 2 31 0.023 0.250 0.600 1.66 5944 273 0.0
4.00 2 31 0.028 0.340 0.800 2.23 4425 248 0.1
5.00 2 31 0.031 0.420 1.000 2.77 3562 221 0.1
6.00 2 31 0.033 0.500 1.200 3.32 2972 196 0.1
8.00 2 31 0.041 0.670 1.600 4.43 2227 183 0.2
10.00 2 31 0.046 0.840 2.000 5.55 1778 164 0.3
12.00 2 31 0.048 1.010 2.400 6.66 1482 142 0.3
