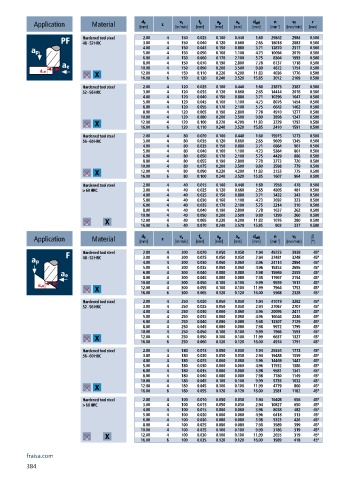

P. 386
a p
a e
d eff
d 1
v c
f z
v f
r
n
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [mm]
Hardened tool steel 2.00 4 150 0.025 0.100 0.440 1.60 29842 2984 0.500
48 - 52 HRC 3.00 4 150 0.040 0.120 0.660 2.65 18018 2883 0.500
4.00 4 150 0.045 0.150 0.880 3.71 12870 2317 0.500
5.00 4 150 0.050 0.160 1.100 4.73 10094 2019 0.500
6.00 4 150 0.060 0.170 2.100 5.75 8304 1993 0.500
8.00 4 150 0.070 0.190 2.800 7.78 6137 1718 0.500
10.00 4 150 0.090 0.200 3.500 9.80 4872 1754 0.500
12.00 4 150 0.110 0.220 4.200 11.83 4036 1776 0.500
16.00 6 150 0.120 0.240 3.520 15.85 3012 2169 0.500
Hardened tool steel 2.00 4 120 0.025 0.100 0.440 1.60 23873 2387 0.500
52 - 56 HRC 3.00 4 120 0.035 0.120 0.660 2.65 14414 2018 0.500
4.00 4 120 0.040 0.150 0.880 3.71 10296 1647 0.500
5.00 4 120 0.045 0.160 1.100 4.73 8076 1454 0.500
6.00 4 120 0.055 0.170 2.100 5.75 6643 1462 0.500
8.00 4 120 0.065 0.190 2.800 7.78 4910 1277 0.500
10.00 4 120 0.080 0.200 3.500 9.80 3898 1247 0.500
12.00 4 120 0.100 0.220 4.200 11.83 3229 1292 0.500
16.00 6 120 0.110 0.240 3.520 15.85 2410 1591 0.500
Hardened tool steel 2.00 4 80 0.020 0.100 0.440 1.60 15915 1273 0.500
56 - 60 HRC 3.00 4 80 0.035 0.120 0.660 2.65 9609 1345 0.500
4.00 4 80 0.035 0.150 0.880 3.71 6864 961 0.500
5.00 4 80 0.040 0.160 1.100 4.73 5384 861 0.500
6.00 4 80 0.050 0.170 2.100 5.75 4429 886 0.500
8.00 4 80 0.055 0.190 2.800 7.78 3273 720 0.500
10.00 4 80 0.075 0.200 3.500 9.80 2598 779 0.500
12.00 4 80 0.090 0.220 4.200 11.83 2153 775 0.500
16.00 6 80 0.100 0.240 3.520 15.85 1607 964 0.500
Hardened tool steel 2.00 4 40 0.015 0.100 0.440 1.60 7958 478 0.500
> 60 HRC 3.00 4 40 0.025 0.120 0.660 2.65 4805 481 0.500
4.00 4 40 0.025 0.150 0.880 3.71 3432 343 0.500
5.00 4 40 0.030 0.160 1.100 4.73 2692 323 0.500
6.00 4 40 0.035 0.170 2.100 5.75 2214 310 0.500
8.00 4 40 0.040 0.190 2.800 7.78 1637 262 0.500
10.00 4 40 0.050 0.200 3.500 9.80 1299 260 0.500
12.00 4 40 0.065 0.220 4.200 11.83 1076 280 0.500
16.00 6 40 0.070 0.240 3.520 15.85 803 337 0.500
a e
a p
d eff
v f
n
f z
d 1
v c
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [°] β
Hardened tool steel 2.00 4 300 0.020 0.050 0.050 1.94 49223 3938 45°
48 - 52 HRC 3.00 4 300 0.025 0.050 0.050 2.94 32481 3248 45°
4.00 4 300 0.030 0.060 0.060 3.96 24114 2894 45°
5.00 4 300 0.035 0.060 0.060 4.96 19253 2695 45°
6.00 4 300 0.040 0.080 0.080 5.98 15969 2555 45°
8.00 4 300 0.045 0.080 0.080 7.98 11967 2154 45°
10.00 4 300 0.050 0.100 0.100 9.99 9559 1912 45°
12.00 4 300 0.055 0.100 0.100 11.99 7964 1752 45°
16.00 6 300 0.065 0.120 0.120 16.00 5968 2328 45°
Hardened tool steel 2.00 4 250 0.020 0.050 0.050 1.94 41019 3282 45°
52 - 56 HRC 3.00 4 250 0.025 0.050 0.050 2.94 27067 2707 45°
4.00 4 250 0.030 0.060 0.060 3.96 20095 2411 45°
5.00 4 250 0.035 0.060 0.060 4.96 16044 2246 45°
6.00 4 250 0.040 0.080 0.080 5.98 13307 2129 45°
8.00 4 250 0.045 0.080 0.080 7.98 9972 1795 45°
10.00 4 250 0.050 0.100 0.100 9.99 7966 1593 45°
12.00 4 250 0.050 0.100 0.100 11.99 6637 1327 45°
16.00 6 250 0.060 0.120 0.120 16.00 4974 1791 45°
Hardened tool steel 2.00 4 180 0.015 0.050 0.050 1.94 29534 1772 45°
56 - 60 HRC 3.00 4 180 0.020 0.050 0.050 2.94 19488 1559 45°
4.00 4 180 0.025 0.060 0.060 3.96 14469 1447 45°
5.00 4 180 0.030 0.060 0.060 4.96 11552 1386 45°
6.00 4 180 0.035 0.080 0.080 5.98 9581 1341 45°
8.00 4 180 0.040 0.080 0.080 7.98 7180 1149 45°
10.00 4 180 0.045 0.100 0.100 9.99 5735 1032 45°
12.00 4 180 0.045 0.100 0.100 11.99 4779 860 45°
16.00 6 180 0.055 0.120 0.120 16.00 3581 1182 45°
Hardened tool steel 2.00 4 100 0.010 0.050 0.050 1.94 16408 656 45°
> 60 HRC 3.00 4 100 0.015 0.050 0.050 2.94 10827 650 45°
4.00 4 100 0.015 0.060 0.060 3.96 8038 482 45°
5.00 4 100 0.020 0.060 0.060 4.96 6418 513 45°
6.00 4 100 0.020 0.080 0.080 5.98 5323 426 45°
8.00 4 100 0.025 0.080 0.080 7.98 3989 399 45°
10.00 4 100 0.025 0.100 0.100 9.99 3186 319 45°
12.00 4 100 0.030 0.100 0.100 11.99 2655 319 45°
16.00 6 100 0.035 0.120 0.120 16.00 1989 418 45°
