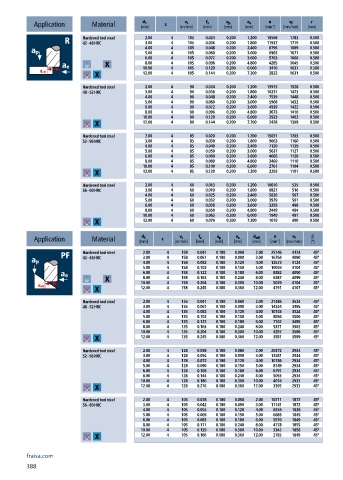

Page 390 - 21-036 APPLITEC catalogue.indb

a p
a e
f z
d 1
v c
n
v f
r
Application Material [mm] z [m/min] [mm] [mm] [mm] [min ] -1 [mm/min] [mm]
Hardened tool steel 2.00 4 105 0.024 0.200 1.200 18568 1783 0.500
42 - 48 HRC 3.00 4 105 0.036 0.200 1.800 11937 1719 0.500
4.00 4 105 0.048 0.200 2.400 8795 1689 0.500
5.00 4 105 0.060 0.200 3.000 6963 1671 0.500
6.00 4 105 0.072 0.200 3.600 5763 1660 0.500
8.00 4 105 0.096 0.200 4.800 4285 1645 0.500
10.00 4 105 0.120 0.200 6.000 3410 1637 0.500
12.00 4 105 0.144 0.200 7.200 2832 1631 0.500
Hardened tool steel 2.00 4 90 0.024 0.200 1.200 15915 1528 0.500
48 - 52 HRC 3.00 4 90 0.036 0.200 1.800 10231 1473 0.500
4.00 4 90 0.048 0.200 2.400 7539 1448 0.500
5.00 4 90 0.060 0.200 3.000 5968 1432 0.500
6.00 4 90 0.072 0.200 3.600 4939 1422 0.500
8.00 4 90 0.096 0.200 4.800 3673 1410 0.500
10.00 4 90 0.120 0.200 6.000 2923 1403 0.500
12.00 4 90 0.144 0.200 7.200 2428 1399 0.500
Hardened tool steel 2.00 4 85 0.020 0.200 1.200 15031 1203 0.500
52 - 56 HRC 3.00 4 85 0.030 0.200 1.800 9663 1160 0.500
4.00 4 85 0.040 0.200 2.400 7120 1139 0.500
5.00 4 85 0.050 0.200 3.000 5637 1127 0.500
6.00 4 85 0.060 0.200 3.600 4665 1120 0.500
8.00 4 85 0.080 0.200 4.800 3469 1110 0.500
10.00 4 85 0.100 0.200 6.000 2761 1104 0.500
12.00 4 85 0.120 0.200 7.200 2293 1101 0.500
Hardened tool steel 2.00 4 60 0.013 0.200 1.200 10610 535 0.500
56 - 60 HRC 3.00 4 60 0.019 0.200 1.800 6821 516 0.500
4.00 4 60 0.025 0.200 2.400 5026 507 0.500
5.00 4 60 0.032 0.200 3.000 3979 501 0.500
6.00 4 60 0.038 0.200 3.600 3293 498 0.500
8.00 4 60 0.050 0.200 4.800 2449 494 0.500
10.00 4 60 0.063 0.200 6.000 1949 491 0.500
12.00 4 60 0.076 0.200 7.200 1619 490 0.500
d 1
f z
n
a e
d eff
v c
v f
a p
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [°] β
Hardened tool steel 2.00 4 158 0.041 0.180 0.060 2.00 25146 4124 45°
42 - 48 HRC 3.00 4 158 0.061 0.180 0.090 3.00 16764 4090 45°
4.00 4 158 0.082 0.180 0.120 4.00 12573 4124 45°
5.00 4 158 0.102 0.180 0.150 5.00 10059 4104 45°
6.00 4 158 0.122 0.180 0.180 6.00 8382 4090 45°
8.00 4 158 0.163 0.180 0.240 8.00 6287 4099 45°
10.00 4 158 0.204 0.180 0.300 10.00 5029 4104 45°
12.00 4 158 0.245 0.180 0.360 12.00 4191 4107 45°
Hardened tool steel 2.00 4 135 0.041 0.180 0.060 2.00 21486 3524 45°
48 - 52 HRC 3.00 4 135 0.061 0.180 0.090 3.00 14324 3495 45°
4.00 4 135 0.082 0.180 0.120 4.00 10743 3524 45°
5.00 4 135 0.102 0.180 0.150 5.00 8594 3506 45°
6.00 4 135 0.122 0.180 0.180 6.00 7162 3495 45°
8.00 4 135 0.163 0.180 0.240 8.00 5371 3502 45°
10.00 4 135 0.204 0.180 0.300 10.00 4297 3506 45°
12.00 4 135 0.245 0.180 0.360 12.00 3581 3509 45°
Hardened tool steel 2.00 4 128 0.036 0.180 0.060 2.00 20372 2934 45°
52 - 56 HRC 3.00 4 128 0.054 0.180 0.090 3.00 13581 2934 45°
4.00 4 128 0.072 0.180 0.120 4.00 10186 2934 45°
5.00 4 128 0.090 0.180 0.150 5.00 8149 2934 45°
6.00 4 128 0.108 0.180 0.180 6.00 6791 2934 45°
8.00 4 128 0.144 0.180 0.240 8.00 5093 2934 45°
10.00 4 128 0.180 0.180 0.300 10.00 4074 2933 45°
12.00 4 128 0.216 0.180 0.360 12.00 3395 2933 45°
Hardened tool steel 2.00 4 105 0.028 0.180 0.060 2.00 16711 1872 45°
56 - 60 HRC 3.00 4 105 0.042 0.180 0.090 3.00 11141 1872 45°
4.00 4 105 0.055 0.180 0.120 4.00 8356 1838 45°
5.00 4 105 0.069 0.180 0.150 5.00 6685 1845 45°
6.00 4 105 0.083 0.180 0.180 6.00 5570 1849 45°
8.00 4 105 0.111 0.180 0.240 8.00 4178 1855 45°
10.00 4 105 0.139 0.180 0.300 10.00 3342 1858 45°
12.00 4 105 0.166 0.180 0.360 12.00 2785 1849 45°
fraisa.com
388
