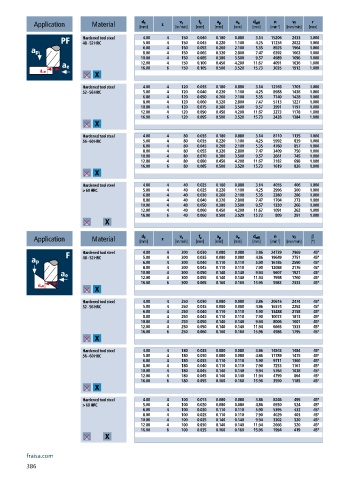

Page 388 - 21-036 APPLITEC catalogue.indb

a e
d eff
a p
d 1
v c
v f
f z
n
r
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [mm]
Hardened tool steel 4.00 4 150 0.040 0.180 0.880 3.14 15206 2433 1.000
48 - 52 HRC 5.00 4 150 0.045 0.220 1.100 4.25 11234 2022 1.000
6.00 4 150 0.055 0.260 2.100 5.35 8925 1964 1.000
8.00 4 150 0.065 0.320 2.800 7.47 6392 1662 1.000
10.00 4 150 0.085 0.380 3.500 9.57 4989 1696 1.000
12.00 4 150 0.100 0.450 4.200 11.67 4091 1636 1.000
16.00 6 150 0.105 0.500 3.520 15.73 3035 1912 1.000
Hardened tool steel 4.00 4 120 0.035 0.180 0.880 3.14 12165 1703 1.000
52 - 56 HRC 5.00 4 120 0.040 0.220 1.100 4.25 8988 1438 1.000
6.00 4 120 0.050 0.260 2.100 5.35 7140 1428 1.000
8.00 4 120 0.060 0.320 2.800 7.47 5113 1227 1.000
10.00 4 120 0.075 0.380 3.500 9.57 3991 1197 1.000
12.00 4 120 0.090 0.450 4.200 11.67 3273 1178 1.000
16.00 6 120 0.095 0.500 3.520 15.73 2428 1384 1.000
Hardened tool steel 4.00 4 80 0.035 0.180 0.880 3.14 8110 1135 1.000
56 - 60 HRC 5.00 4 80 0.035 0.220 1.100 4.25 5992 839 1.000
6.00 4 80 0.045 0.260 2.100 5.35 4760 857 1.000
8.00 4 80 0.055 0.320 2.800 7.47 3409 750 1.000
10.00 4 80 0.070 0.380 3.500 9.57 2661 745 1.000
12.00 4 80 0.080 0.450 4.200 11.67 2182 698 1.000
16.00 6 80 0.085 0.500 3.520 15.73 1619 826 1.000
Hardened tool steel 4.00 4 40 0.025 0.180 0.880 3.14 4055 406 1.000
> 60 HRC 5.00 4 40 0.025 0.220 1.100 4.25 2996 300 1.000
6.00 4 40 0.030 0.260 2.100 5.35 2380 286 1.000
8.00 4 40 0.040 0.320 2.800 7.47 1704 273 1.000
10.00 4 40 0.050 0.380 3.500 9.57 1330 266 1.000
12.00 4 40 0.060 0.450 4.200 11.67 1091 262 1.000
16.00 6 40 0.060 0.500 3.520 15.73 809 291 1.000
a p
d 1
n
v f
f z
d eff
v c
a e
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [°] β
Hardened tool steel 4.00 4 300 0.030 0.080 0.080 3.86 24739 2969 45°
48 - 52 HRC 5.00 4 300 0.035 0.080 0.080 4.86 19649 2751 45°
6.00 4 300 0.040 0.110 0.110 5.90 16185 2590 45°
8.00 4 300 0.045 0.110 0.110 7.90 12088 2176 45°
10.00 4 300 0.050 0.140 0.140 9.94 9607 1921 45°
12.00 4 300 0.055 0.140 0.140 11.94 7998 1760 45°
16.00 6 300 0.065 0.160 0.160 15.96 5983 2333 45°
Hardened tool steel 4.00 4 250 0.030 0.080 0.080 3.86 20616 2474 45°
52 - 56 HRC 5.00 4 250 0.035 0.080 0.080 4.86 16374 2292 45°
6.00 4 250 0.040 0.110 0.110 5.90 13488 2158 45°
8.00 4 250 0.045 0.110 0.110 7.90 10073 1813 45°
10.00 4 250 0.050 0.140 0.140 9.94 8006 1601 45°
12.00 4 250 0.050 0.140 0.140 11.94 6665 1333 45°
16.00 6 250 0.060 0.160 0.160 15.96 4986 1795 45°
Hardened tool steel 4.00 4 180 0.025 0.080 0.080 3.86 14843 1484 45°
56 - 60 HRC 5.00 4 180 0.030 0.080 0.080 4.86 11789 1415 45°
6.00 4 180 0.035 0.110 0.110 5.90 9711 1360 45°
8.00 4 180 0.040 0.110 0.110 7.90 7253 1161 45°
10.00 4 180 0.045 0.140 0.140 9.94 5764 1038 45°
12.00 4 180 0.045 0.140 0.140 11.94 4799 864 45°
16.00 6 180 0.055 0.160 0.160 15.96 3590 1185 45°
Hardened tool steel 4.00 4 100 0.015 0.080 0.080 3.86 8246 495 45°
> 60 HRC 5.00 4 100 0.020 0.080 0.080 4.86 6550 524 45°
6.00 4 100 0.020 0.110 0.110 5.90 5395 432 45°
8.00 4 100 0.025 0.110 0.110 7.90 4029 403 45°
10.00 4 100 0.025 0.140 0.140 9.94 3202 320 45°
12.00 4 100 0.030 0.140 0.140 11.94 2666 320 45°
16.00 6 100 0.035 0.160 0.160 15.96 1994 419 45°
fraisa.com
386
