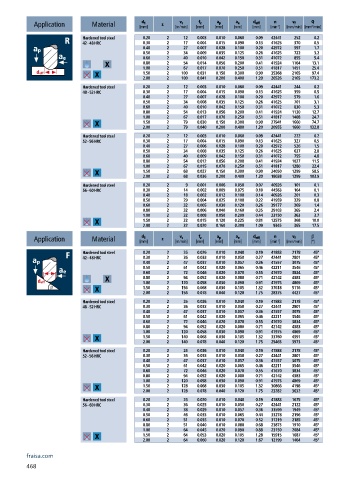

Page 470 - 21-036 APPLITEC catalogue.indb

a p
a e
d eff
v c
v f
d 1
n
f z
Q
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [mm /min]
3
Hardened tool steel 0.20 2 12 0.003 0.010 0.060 0.09 42441 252 0.2
42 - 48 HRC 0.30 2 17 0.004 0.015 0.090 0.13 41625 370 0.5
0.40 2 27 0.007 0.028 0.100 0.20 42972 597 1.7
0.50 2 34 0.009 0.035 0.125 0.26 41625 722 3.2
0.60 2 40 0.010 0.042 0.150 0.31 41072 855 5.4
0.80 2 54 0.014 0.056 0.200 0.41 41924 1164 13.1
1.00 2 67 0.017 0.070 0.250 0.51 41817 1451 25.4
1.50 2 100 0.031 0.150 0.300 0.90 35368 2165 97.4
2.00 2 100 0.041 0.200 0.400 1.20 26526 2165 173.2
Hardened tool steel 0.20 2 12 0.003 0.010 0.060 0.09 42441 244 0.2
48 - 52 HRC 0.30 2 17 0.004 0.015 0.090 0.13 41625 359 0.5
0.40 2 27 0.007 0.028 0.100 0.20 42972 579 1.6
0.50 2 34 0.008 0.035 0.125 0.26 41625 701 3.1
0.60 2 40 0.010 0.042 0.150 0.31 41072 830 5.3
0.80 2 54 0.013 0.056 0.200 0.41 41924 1130 12.7
1.00 2 67 0.017 0.070 0.250 0.51 41817 1408 24.7
1.50 2 79 0.030 0.150 0.300 0.90 27941 1660 74.7
2.00 2 79 0.040 0.200 0.400 1.20 20955 1660 132.8
Hardened tool steel 0.20 2 12 0.003 0.010 0.060 0.09 42441 222 0.2
52 - 56 HRC 0.30 2 17 0.004 0.015 0.090 0.13 41625 327 0.5
0.40 2 27 0.006 0.028 0.100 0.20 42972 526 1.5
0.50 2 34 0.008 0.035 0.125 0.26 41625 637 2.8
0.60 2 40 0.009 0.042 0.150 0.31 41072 755 4.8
0.80 2 54 0.012 0.056 0.200 0.41 41924 1027 11.5
1.00 2 67 0.015 0.070 0.250 0.51 41817 1280 22.4
1.50 2 68 0.027 0.150 0.300 0.90 24050 1299 58.5
2.00 2 68 0.036 0.200 0.400 1.20 18038 1299 103.9
Hardened tool steel 0.20 2 9 0.001 0.006 0.050 0.07 40926 101 0.1
56 - 60 HRC 0.30 2 14 0.002 0.009 0.075 0.10 44563 164 0.1
0.40 2 18 0.002 0.012 0.100 0.14 40926 201 0.3
0.50 2 29 0.004 0.025 0.100 0.22 41959 329 0.8
0.60 2 32 0.005 0.030 0.120 0.26 39177 369 1.4
0.80 2 32 0.006 0.040 0.160 0.35 29103 365 2.4
1.00 2 32 0.008 0.050 0.200 0.44 23150 363 3.7
1.50 2 32 0.015 0.120 0.225 0.81 12575 368 10.0
2.00 2 32 0.020 0.160 0.300 1.09 9345 365 17.5
d 1
f z
v f
a p
v c
n
a e
d eff
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [°] β
Hardened tool steel 0.20 2 25 0.026 0.010 0.040 0.19 41883 2178 45°
42 - 48 HRC 0.30 2 36 0.033 0.010 0.050 0.27 42441 2801 45°
0.40 2 47 0.037 0.010 0.057 0.36 41557 3075 45°
0.50 2 61 0.042 0.020 0.065 0.46 42211 3546 45°
0.60 2 72 0.046 0.020 0.070 0.55 41670 3834 45°
0.80 2 94 0.052 0.020 0.080 0.71 42142 4383 45°
1.00 2 120 0.058 0.030 0.090 0.91 41975 4869 45°
1.50 2 156 0.068 0.030 0.105 1.32 37618 5116 45°
2.00 2 156 0.078 0.040 0.120 1.75 28375 4427 45°
Hardened tool steel 0.20 2 25 0.026 0.010 0.040 0.19 41883 2178 45°
48 - 52 HRC 0.30 2 36 0.033 0.010 0.050 0.27 42441 2801 45°
0.40 2 47 0.037 0.010 0.057 0.36 41557 3075 45°
0.50 2 61 0.042 0.020 0.065 0.46 42211 3546 45°
0.60 2 72 0.046 0.020 0.070 0.55 41670 3834 45°
0.80 2 94 0.052 0.020 0.080 0.71 42142 4383 45°
1.00 2 120 0.058 0.030 0.090 0.91 41975 4869 45°
1.50 2 140 0.068 0.030 0.105 1.32 33760 4591 45°
2.00 2 140 0.078 0.040 0.120 1.75 25465 3973 45°
Hardened tool steel 0.20 2 25 0.026 0.010 0.040 0.19 41883 2178 45°
52 - 56 HRC 0.30 2 36 0.033 0.010 0.050 0.27 42441 2801 45°
0.40 2 47 0.037 0.010 0.057 0.36 41557 3075 45°
0.50 2 61 0.042 0.020 0.065 0.46 42211 3546 45°
0.60 2 72 0.046 0.020 0.070 0.55 41670 3834 45°
0.80 2 94 0.052 0.020 0.080 0.71 42142 4383 45°
1.00 2 120 0.058 0.030 0.090 0.91 41975 4869 45°
1.50 2 128 0.068 0.030 0.105 1.32 30866 4198 45°
2.00 2 128 0.078 0.040 0.120 1.75 23282 3632 45°
Hardened tool steel 0.20 2 25 0.020 0.010 0.040 0.19 41883 1675 45°
56 - 60 HRC 0.30 2 36 0.025 0.010 0.050 0.27 42441 2122 45°
0.40 2 38 0.029 0.010 0.057 0.36 33599 1949 45°
0.50 2 46 0.033 0.010 0.065 0.44 33278 2196 45°
0.60 2 51 0.035 0.010 0.070 0.52 31219 2185 45°
0.80 2 51 0.040 0.010 0.080 0.68 23873 1910 45°
1.00 2 64 0.045 0.020 0.090 0.88 23150 2084 45°
1.50 2 64 0.053 0.020 0.105 1.28 15915 1687 45°
2.00 2 64 0.060 0.020 0.120 1.67 12199 1464 45°
fraisa.com
468
