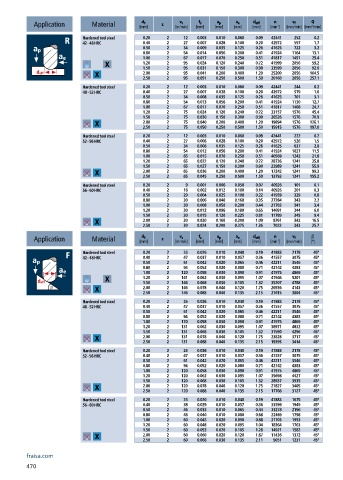

Page 472 - 21-036 APPLITEC catalogue.indb

d 1
n
d eff
v c
f z
v f
a e
a p
Q
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [mm /min]
3
Hardened tool steel 0.20 2 12 0.003 0.010 0.060 0.09 42441 252 0.2
42 - 48 HRC 0.40 2 27 0.007 0.028 0.100 0.20 42972 597 1.7
0.50 2 34 0.009 0.035 0.125 0.26 41625 722 3.2
0.80 2 54 0.014 0.056 0.200 0.41 41924 1164 13.1
1.00 2 67 0.017 0.070 0.250 0.51 41817 1451 25.4
1.20 2 95 0.024 0.120 0.240 0.72 41999 2056 59.2
1.50 2 95 0.031 0.150 0.300 0.90 33599 2056 92.6
2.00 2 95 0.041 0.200 0.400 1.20 25200 2056 164.5
2.50 2 95 0.051 0.250 0.500 1.50 20160 2056 257.1
Hardened tool steel 0.20 2 12 0.003 0.010 0.060 0.09 42441 244 0.2
48 - 52 HRC 0.40 2 27 0.007 0.028 0.100 0.20 42972 579 1.6
0.50 2 34 0.008 0.035 0.125 0.26 41625 701 3.1
0.80 2 54 0.013 0.056 0.200 0.41 41924 1130 12.7
1.00 2 67 0.017 0.070 0.250 0.51 41817 1408 24.7
1.20 2 75 0.024 0.120 0.240 0.72 33157 1576 45.4
1.50 2 75 0.030 0.150 0.300 0.90 26526 1576 70.9
2.00 2 75 0.040 0.200 0.400 1.20 19894 1576 126.1
2.50 2 75 0.050 0.250 0.500 1.50 15915 1576 197.0
Hardened tool steel 0.20 2 12 0.003 0.010 0.060 0.09 42441 222 0.2
52 - 56 HRC 0.40 2 27 0.006 0.028 0.100 0.20 42972 526 1.5
0.50 2 34 0.008 0.035 0.125 0.26 41625 637 2.8
0.80 2 54 0.012 0.056 0.200 0.41 41924 1027 11.5
1.00 2 65 0.015 0.070 0.250 0.51 40569 1242 21.8
1.20 2 65 0.022 0.120 0.240 0.72 28736 1241 35.8
1.50 2 65 0.027 0.150 0.300 0.90 22989 1241 55.9
2.00 2 65 0.036 0.200 0.400 1.20 17242 1241 99.3
2.50 2 65 0.045 0.250 0.500 1.50 13793 1241 155.2
Hardened tool steel 0.20 2 9 0.001 0.006 0.050 0.07 40926 101 0.1
56 - 60 HRC 0.40 2 18 0.002 0.012 0.100 0.14 40926 201 0.3
0.50 2 29 0.004 0.025 0.100 0.22 41959 329 0.8
0.80 2 30 0.006 0.040 0.160 0.35 27284 343 2.2
1.00 2 30 0.008 0.050 0.200 0.44 21703 341 3.4
1.20 2 30 0.012 0.096 0.180 0.65 14691 344 6.0
1.50 2 30 0.015 0.120 0.225 0.81 11789 345 9.4
2.00 2 30 0.020 0.160 0.300 1.09 8761 342 16.5
2.50 2 30 0.024 0.200 0.375 1.36 7022 343 25.7
v f
f z
v c
a e
a p
n
d eff
d 1
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [°] β
Hardened tool steel 0.20 2 25 0.026 0.010 0.040 0.19 41883 2178 45°
42 - 48 HRC 0.40 2 47 0.037 0.010 0.057 0.36 41557 3075 45°
0.50 2 61 0.042 0.020 0.065 0.46 42211 3546 45°
0.80 2 94 0.052 0.020 0.080 0.71 42142 4383 45°
1.00 2 120 0.058 0.030 0.090 0.91 41975 4869 45°
1.20 2 141 0.062 0.030 0.095 1.07 41946 5201 45°
1.50 2 146 0.068 0.030 0.105 1.32 35207 4788 45°
2.00 2 146 0.078 0.040 0.120 1.75 26556 4143 45°
2.50 2 146 0.088 0.040 0.135 2.15 21615 3804 45°
Hardened tool steel 0.20 2 25 0.026 0.010 0.040 0.19 41883 2178 45°
48 - 52 HRC 0.40 2 47 0.037 0.010 0.057 0.36 41557 3075 45°
0.50 2 61 0.042 0.020 0.065 0.46 42211 3546 45°
0.80 2 94 0.052 0.020 0.080 0.71 42142 4383 45°
1.00 2 120 0.058 0.030 0.090 0.91 41975 4869 45°
1.20 2 131 0.062 0.030 0.095 1.07 38971 4832 45°
1.50 2 131 0.068 0.030 0.105 1.32 31590 4296 45°
2.00 2 131 0.078 0.040 0.120 1.75 23828 3717 45°
2.50 2 131 0.088 0.040 0.135 2.15 19395 3414 45°
Hardened tool steel 0.20 2 25 0.026 0.010 0.040 0.19 41883 2178 45°
52 - 56 HRC 0.40 2 47 0.037 0.010 0.057 0.36 41557 3075 45°
0.50 2 61 0.042 0.020 0.065 0.46 42211 3546 45°
0.80 2 94 0.052 0.020 0.080 0.71 42142 4383 45°
1.00 2 120 0.058 0.030 0.090 0.91 41975 4869 45°
1.20 2 120 0.062 0.030 0.095 1.07 35698 4427 45°
1.50 2 120 0.068 0.030 0.105 1.32 28937 3935 45°
2.00 2 120 0.078 0.040 0.120 1.75 21827 3405 45°
2.50 2 120 0.088 0.040 0.135 2.15 17766 3127 45°
Hardened tool steel 0.20 2 25 0.020 0.010 0.040 0.19 41883 1675 45°
56 - 60 HRC 0.40 2 38 0.029 0.010 0.057 0.36 33599 1949 45°
0.50 2 46 0.033 0.010 0.065 0.44 33278 2196 45°
0.80 2 48 0.040 0.010 0.080 0.68 22469 1798 45°
1.00 2 60 0.045 0.020 0.090 0.88 21703 1953 45°
1.20 2 60 0.048 0.020 0.095 1.04 18364 1763 45°
1.50 2 60 0.053 0.020 0.105 1.28 14921 1582 45°
2.00 2 60 0.060 0.020 0.120 1.67 11436 1372 45°
2.50 2 60 0.068 0.030 0.135 2.11 9051 1231 45°
fraisa.com
470
