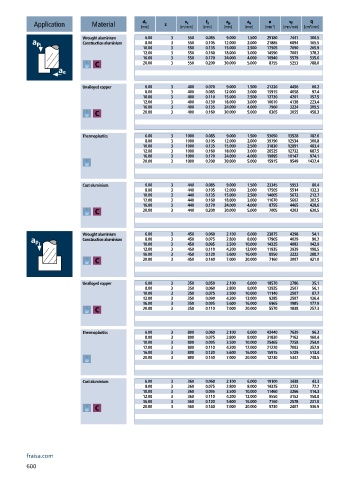

Page 602 - 21-036 APPLITEC catalogue.indb

a p
a e
n
d 1
v c
f z
v f
Q
Application Material [mm] z [m/min] [mm] [mm] [mm] [min -1 ] [mm/min] [cm 3 /min]
Wrought aluminium 6.00 3 550 0.085 9.000 1.500 29180 7441 100.5
Construction aluminium 8.00 3 550 0.105 12.000 2.000 21885 6894 165.5
10.00 3 550 0.135 15.000 2.500 17505 7090 265.9
12.00 3 550 0.160 18.000 3.000 14590 7003 378.2
16.00 3 550 0.170 24.000 4.000 10940 5579 535.6
20.00 3 550 0.200 30.000 5.000 8755 5253 788.0
Unalloyed copper 6.00 3 400 0.070 9.000 1.500 21220 4456 60.2
8.00 3 400 0.085 12.000 2.000 15915 4058 97.4
10.00 3 400 0.110 15.000 2.500 12730 4201 157.5
12.00 3 400 0.130 18.000 3.000 10610 4138 223.4
16.00 3 400 0.135 24.000 4.000 7960 3224 309.5
20.00 3 400 0.160 30.000 5.000 6365 3055 458.3
Thermoplastics 6.00 3 1000 0.085 9.000 1.500 53050 13528 182.6
8.00 3 1000 0.105 12.000 2.000 39790 12534 300.8
10.00 3 1000 0.135 15.000 2.500 31830 12891 483.4
12.00 3 1000 0.160 18.000 3.000 26525 12732 687.5
16.00 3 1000 0.170 24.000 4.000 19895 10147 974.1
20.00 3 1000 0.200 30.000 5.000 15915 9549 1432.4

Cast aluminium 6.00 3 440 0.085 9.000 1.500 23345 5953 80.4
8.00 3 440 0.105 12.000 2.000 17505 5514 132.3
10.00 3 440 0.135 15.000 2.500 14005 5672 212.7
12.00 3 440 0.160 18.000 3.000 11670 5602 302.5
16.00 3 440 0.170 24.000 4.000 8755 4465 428.6
20.00 3 440 0.200 30.000 5.000 7005 4203 630.5

Wrought aluminium 6.00 3 450 0.060 2.100 6.000 23875 4298 54.1
Construction aluminium 8.00 3 450 0.075 2.800 8.000 17905 4029 90.2
10.00 3 450 0.095 3.500 10.000 14325 4083 142.9
12.00 3 450 0.110 4.200 12.000 11935 3939 198.5
16.00 3 450 0.120 5.600 16.000 8950 3222 288.7
20.00 3 450 0.140 7.000 20.000 7160 3007 421.0

Unalloyed copper 6.00 3 350 0.050 2.100 6.000 18570 2786 35.1
8.00 3 350 0.060 2.800 8.000 13925 2507 56.1
10.00 3 350 0.075 3.500 10.000 11140 2507 87.7
12.00 3 350 0.090 4.200 12.000 9285 2507 126.4
16.00 3 350 0.095 5.600 16.000 6965 1985 177.9
20.00 3 350 0.110 7.000 20.000 5570 1838 257.3

Thermoplastics 6.00 3 800 0.060 2.100 6.000 42440 7639 96.3
8.00 3 800 0.075 2.800 8.000 31830 7162 160.4
10.00 3 800 0.095 3.500 10.000 25465 7258 254.0
12.00 3 800 0.110 4.200 12.000 21220 7003 352.9
16.00 3 800 0.120 5.600 16.000 15915 5729 513.4
20.00 3 800 0.140 7.000 20.000 12730 5347 748.5

Cast aluminium 6.00 3 360 0.060 2.100 6.000 19100 3438 43.3
8.00 3 360 0.075 2.800 8.000 14325 3223 72.2
10.00 3 360 0.095 3.500 10.000 11460 3266 114.3
12.00 3 360 0.110 4.200 12.000 9550 3152 158.8
16.00 3 360 0.120 5.600 16.000 7160 2578 231.0
20.00 3 360 0.140 7.000 20.000 5730 2407 336.9

fraisa.com
600
