P. 659

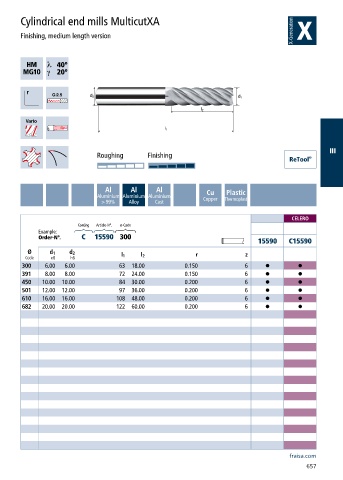

Cylindrical end mills MulticutXA


       Finishing, medium length version


              h    ƍ
              a    ƍ











                                                                                             III
                            Roughing      Finishing




                              Al     Al     Al
                            Aluminium  Aluminium  Aluminium   Cu   Plastic
                             > 99%   Alloy  Cast         Copper  Thermoplast

                                                                                  CELERO
                       Coating  Article-N°.  ø-Code
            Example:
            Order-N°.   C  15590  300
                                                                         15590   C15590
         Ø     d 1   d 2                               r             z
        Code   e8    h6            l 1  l 2
       300    6.00  6.00          63  18.00         0.150            6     •        •
       391    8.00  8.00          72  24.00         0.150            6     •        •
       450   10.00  10.00         84  30.00         0.200            6     •        •
       501   12.00  12.00         97  36.00         0.200            6     •        •
       610   16.00  16.00        108  48.00         0.200            6     •        •
       682   20.00  20.00        122  60.00         0.200            6     •        •
























                                                                                 fraisa.com
                                                                                      657
