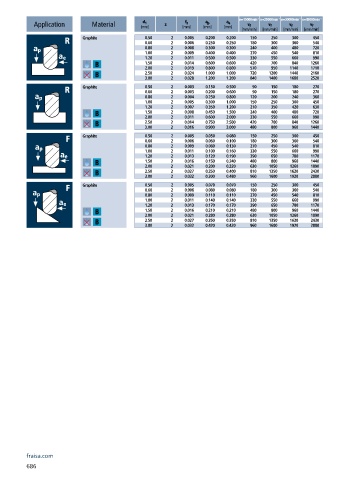

Page 688 - 21-036 APPLITEC catalogue.indb

n=15000min -1 n=25000min -1 n=30000min -1 n=45000min -1
a e
a p
d 1
f z
Application Material [mm] z [mm] [mm] [mm] v f v f v f v f
[mm/min] [mm/min] [mm/min] [mm/min]
Graphite 0.50 2 0.005 0.200 0.200 150 250 300 450
0.60 2 0.006 0.250 0.250 180 300 360 540
0.80 2 0.008 0.300 0.300 240 400 480 720
1.00 2 0.009 0.400 0.400 270 450 540 810
1.20 2 0.011 0.500 0.500 330 550 660 990
1.50 2 0.014 0.600 0.600 420 700 840 1260
2.00 2 0.019 0.800 0.800 570 950 1140 1710
2.50 2 0.024 1.000 1.000 720 1200 1440 2160
3.00 2 0.028 1.200 1.200 840 1400 1680 2520
Graphite 0.50 2 0.003 0.150 0.500 90 150 180 270
0.60 2 0.003 0.200 0.600 90 150 180 270
0.80 2 0.004 0.250 0.800 120 200 240 360
1.00 2 0.005 0.300 1.000 150 250 300 450
1.20 2 0.007 0.350 1.200 210 350 420 630
1.50 2 0.008 0.450 1.500 240 400 480 720
2.00 2 0.011 0.600 2.000 330 550 660 990
2.50 2 0.014 0.750 2.500 420 700 840 1260
3.00 2 0.016 0.900 3.000 480 800 960 1440
Graphite 0.50 2 0.005 0.050 0.080 150 250 300 450
0.60 2 0.006 0.060 0.100 180 300 360 540
0.80 2 0.009 0.080 0.130 270 450 540 810
1.00 2 0.011 0.100 0.160 330 550 660 990
1.20 2 0.013 0.120 0.190 390 650 780 1170
1.50 2 0.016 0.150 0.240 480 800 960 1440
2.00 2 0.021 0.200 0.320 630 1050 1260 1890
2.50 2 0.027 0.250 0.400 810 1350 1620 2430
3.00 2 0.032 0.300 0.480 960 1600 1920 2880
Graphite 0.50 2 0.005 0.070 0.070 150 250 300 450
0.60 2 0.006 0.080 0.080 180 300 360 540
0.80 2 0.009 0.110 0.110 270 450 540 810
1.00 2 0.011 0.140 0.140 330 550 660 990
1.20 2 0.013 0.170 0.170 390 650 780 1170
1.50 2 0.016 0.210 0.210 480 800 960 1440
2.00 2 0.021 0.280 0.280 630 1050 1260 1890
2.50 2 0.027 0.350 0.350 810 1350 1620 2430
3.00 2 0.032 0.420 0.420 960 1600 1920 2880

fraisa.com
686
