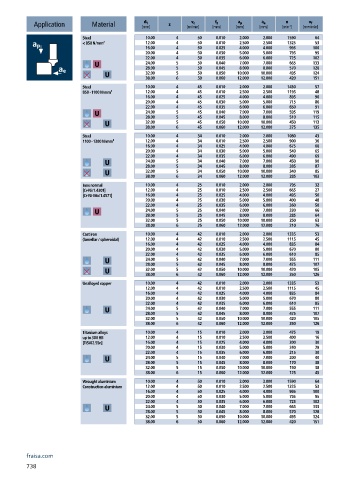

Page 740 - 21-036 APPLITEC catalogue.indb

a p
a e
f z
d 1
v c
v f
n
Application Material [mm] z [m/min] [mm] [mm] [mm] [min ] -1 [mm/min]
Steel 10.00 4 50 0.010 2.000 2.000 1590 64
< 850 N/mm² 12.00 4 50 0.010 2.500 2.500 1325 53
16.00 4 50 0.025 4.000 4.000 995 100
20.00 4 50 0.030 5.000 5.000 795 95
22.00 4 50 0.035 6.000 6.000 725 102
24.00 5 50 0.040 7.000 7.000 665 133
28.00 5 50 0.045 8.000 8.000 570 128
32.00 5 50 0.050 10.000 10.000 495 124
38.00 6 50 0.060 12.000 12.000 420 151
Steel 10.00 4 45 0.010 2.000 2.000 1430 57
850 - 1100 N/mm² 12.00 4 45 0.010 2.500 2.500 1195 48
16.00 4 45 0.025 4.000 4.000 895 90
20.00 4 45 0.030 5.000 5.000 715 86
22.00 4 45 0.035 6.000 6.000 650 91
24.00 5 45 0.040 7.000 7.000 595 119
28.00 5 45 0.045 8.000 8.000 510 115
32.00 5 45 0.050 10.000 10.000 450 113
38.00 6 45 0.060 12.000 12.000 375 135
Steel 10.00 4 34 0.010 2.000 2.000 1080 43
1100 - 1300 N/mm² 12.00 4 34 0.010 2.500 2.500 900 36
16.00 4 34 0.025 4.000 4.000 675 68
20.00 4 34 0.030 5.000 5.000 540 65
22.00 4 34 0.035 6.000 6.000 490 69
24.00 5 34 0.040 7.000 7.000 450 90
28.00 5 34 0.045 8.000 8.000 385 87
32.00 5 34 0.050 10.000 10.000 340 85
38.00 6 34 0.060 12.000 12.000 285 103
Inox normal 10.00 4 25 0.010 2.000 2.000 795 32
[Cr-Ni/1.4301] 12.00 4 25 0.010 2.500 2.500 665 27
[Cr-Ni-Mo/1.4571] 16.00 4 25 0.025 4.000 4.000 495 50
20.00 4 25 0.030 5.000 5.000 400 48
22.00 4 25 0.035 6.000 6.000 360 50
24.00 5 25 0.040 7.000 7.000 330 66
28.00 5 25 0.045 8.000 8.000 285 64
32.00 5 25 0.050 10.000 10.000 250 63
38.00 6 25 0.060 12.000 12.000 210 76
Cast iron 10.00 4 42 0.010 2.000 2.000 1335 53
(lamellar / spheroidal) 12.00 4 42 0.010 2.500 2.500 1115 45
16.00 4 42 0.025 4.000 4.000 835 84
20.00 4 42 0.030 5.000 5.000 670 80
22.00 4 42 0.035 6.000 6.000 610 85
24.00 5 42 0.040 7.000 7.000 555 111
28.00 5 42 0.045 8.000 8.000 475 107
32.00 5 42 0.050 10.000 10.000 420 105
38.00 6 42 0.060 12.000 12.000 350 126
Unalloyed copper 10.00 4 42 0.010 2.000 2.000 1335 53
12.00 4 42 0.010 2.500 2.500 1115 45
16.00 4 42 0.025 4.000 4.000 835 84
20.00 4 42 0.030 5.000 5.000 670 80
22.00 4 42 0.035 6.000 6.000 610 85
24.00 5 42 0.040 7.000 7.000 555 111
28.00 5 42 0.045 8.000 8.000 475 107
32.00 5 42 0.050 10.000 10.000 420 105
38.00 6 42 0.060 12.000 12.000 350 126
Titanium alloys 10.00 4 15 0.010 2.000 2.000 475 19
up to 300 HB 12.00 4 15 0.010 2.500 2.500 400 16
[Ti5Al2.5Sn] 16.00 4 15 0.025 4.000 4.000 300 30
20.00 4 15 0.030 5.000 5.000 240 29
22.00 4 15 0.035 6.000 6.000 215 30
24.00 5 15 0.040 7.000 7.000 200 40
28.00 5 15 0.045 8.000 8.000 170 38
32.00 5 15 0.050 10.000 10.000 150 38
38.00 6 15 0.060 12.000 12.000 125 45
Wrought aluminium 10.00 4 50 0.010 2.000 2.000 1590 64
Construction aluminium 12.00 4 50 0.010 2.500 2.500 1325 53
16.00 4 50 0.025 4.000 4.000 995 100
20.00 4 50 0.030 5.000 5.000 795 95
22.00 4 50 0.035 6.000 6.000 725 102
24.00 5 50 0.040 7.000 7.000 665 133
28.00 5 50 0.045 8.000 8.000 570 128
32.00 5 50 0.050 10.000 10.000 495 124
38.00 6 50 0.060 12.000 12.000 420 151
fraisa.com
738
