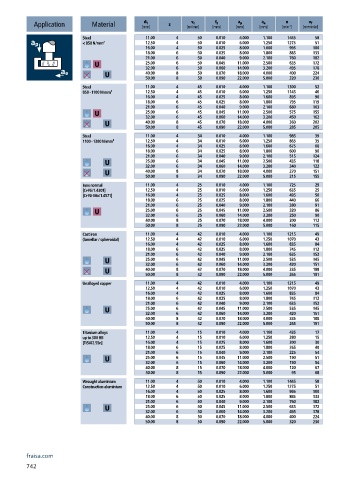

Page 744 - 21-036 APPLITEC catalogue.indb

a p
a e
f z
d 1
v c
v f
n
Application Material [mm] z [m/min] [mm] [mm] [mm] [min ] -1 [mm/min]
Steel 11.00 4 50 0.010 4.000 1.100 1445 58
< 850 N/mm² 12.50 4 50 0.010 6.000 1.250 1275 51
16.00 4 50 0.025 8.000 1.600 995 100
18.00 6 50 0.025 8.000 1.800 885 133
21.00 6 50 0.040 9.000 2.100 760 182
25.00 6 50 0.045 11.000 2.500 635 172
32.00 6 50 0.060 14.000 3.200 495 178
40.00 8 50 0.070 18.000 4.000 400 224
50.00 8 50 0.090 22.000 5.000 320 230
Steel 11.00 4 45 0.010 4.000 1.100 1300 52
850 - 1100 N/mm² 12.50 4 45 0.010 6.000 1.250 1145 46
16.00 4 45 0.025 8.000 1.600 895 90
18.00 6 45 0.025 8.000 1.800 795 119
21.00 6 45 0.040 9.000 2.100 680 163
25.00 6 45 0.045 11.000 2.500 575 155
32.00 6 45 0.060 14.000 3.200 450 162
40.00 8 45 0.070 18.000 4.000 360 202
50.00 8 45 0.090 22.000 5.000 285 205
Steel 11.00 4 34 0.010 4.000 1.100 985 39
1100 - 1300 N/mm² 12.50 4 34 0.010 6.000 1.250 865 35
16.00 4 34 0.025 8.000 1.600 675 68
18.00 6 34 0.025 8.000 1.800 600 90
21.00 6 34 0.040 9.000 2.100 515 124
25.00 6 34 0.045 11.000 2.500 435 118
32.00 6 34 0.060 14.000 3.200 340 122
40.00 8 34 0.070 18.000 4.000 270 151
50.00 8 34 0.090 22.000 5.000 215 155
Inox normal 11.00 4 25 0.010 4.000 1.100 725 29
[Cr-Ni/1.4301] 12.50 4 25 0.010 6.000 1.250 635 25
[Cr-Ni-Mo/1.4571] 16.00 4 25 0.025 8.000 1.600 495 50
18.00 6 25 0.025 8.000 1.800 440 66
21.00 6 25 0.040 9.000 2.100 380 91
25.00 6 25 0.045 11.000 2.500 320 86
32.00 6 25 0.060 14.000 3.200 250 90
40.00 8 25 0.070 18.000 4.000 200 112
50.00 8 25 0.090 22.000 5.000 160 115
Cast iron 11.00 4 42 0.010 4.000 1.100 1215 49
(lamellar / spheroidal) 12.50 4 42 0.010 6.000 1.250 1070 43
16.00 4 42 0.025 8.000 1.600 835 84
18.00 6 42 0.025 8.000 1.800 745 112
21.00 6 42 0.040 9.000 2.100 635 152
25.00 6 42 0.045 11.000 2.500 535 145
32.00 6 42 0.060 14.000 3.200 420 151
40.00 8 42 0.070 18.000 4.000 335 188
50.00 8 42 0.090 22.000 5.000 265 191
Unalloyed copper 11.00 4 42 0.010 4.000 1.100 1215 49
12.50 4 42 0.010 6.000 1.250 1070 43
16.00 4 42 0.025 8.000 1.600 835 84
18.00 6 42 0.025 8.000 1.800 745 112
21.00 6 42 0.040 9.000 2.100 635 152
25.00 6 42 0.045 11.000 2.500 535 145
32.00 6 42 0.060 14.000 3.200 420 151
40.00 8 42 0.070 18.000 4.000 335 188
50.00 8 42 0.090 22.000 5.000 265 191
Titanium alloys 11.00 4 15 0.010 4.000 1.100 435 17
up to 300 HB 12.50 4 15 0.010 6.000 1.250 380 15
[Ti5Al2.5Sn] 16.00 4 15 0.025 8.000 1.600 300 30
18.00 6 15 0.025 8.000 1.800 265 40
21.00 6 15 0.040 9.000 2.100 225 54
25.00 6 15 0.045 11.000 2.500 190 51
32.00 6 15 0.060 14.000 3.200 150 54
40.00 8 15 0.070 18.000 4.000 120 67
50.00 8 15 0.090 22.000 5.000 95 68
Wrought aluminium 11.00 4 50 0.010 4.000 1.100 1445 58
Construction aluminium 12.50 4 50 0.010 6.000 1.250 1275 51
16.00 4 50 0.025 8.000 1.600 995 100
18.00 6 50 0.025 8.000 1.800 885 133
21.00 6 50 0.040 9.000 2.100 760 182
25.00 6 50 0.045 11.000 2.500 635 172
32.00 6 50 0.060 14.000 3.200 495 178
40.00 8 50 0.070 18.000 4.000 400 224
50.00 8 50 0.090 22.000 5.000 320 230
fraisa.com
742
