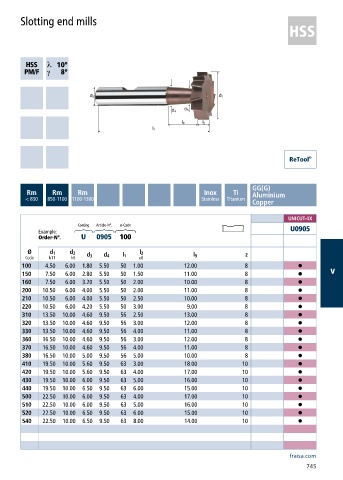

Page 747 - 21-036 APPLITEC catalogue.indb

Slotting end mills

h ƍ
a ƍ

GG(G)
Rm Rm Rm Inox Ti Aluminium
< 850 850-1100 1100-1300 Stainless Titanium
Copper
UNICUT-4X
Coating Article-N°. ø-Code
Example: U0905
Order-N°. U 0905 100
Ø d 1 d 2 l 2
Code h11 h6 d 3 d 4 l 1 e8 l 9 z
100 4.50 6.00 1.80 5.50 50 1.00 12.00 8 •
150 7.50 6.00 2.80 5.50 50 1.50 11.00 8 • V
160 7.50 6.00 3.20 5.50 50 2.00 10.00 8 •
200 10.50 6.00 4.00 5.50 50 2.00 11.00 8 •
210 10.50 6.00 4.00 5.50 50 2.50 10.00 8 •
220 10.50 6.00 4.20 5.50 50 3.00 9.00 8 •
310 13.50 10.00 4.60 9.50 56 2.50 13.00 8 •
320 13.50 10.00 4.60 9.50 56 3.00 12.00 8 •
330 13.50 10.00 4.60 9.50 56 4.00 11.00 8 •
360 16.50 10.00 4.60 9.50 56 3.00 12.00 8 •
370 16.50 10.00 4.60 9.50 56 4.00 11.00 8 •
380 16.50 10.00 5.00 9.50 56 5.00 10.00 8 •
410 19.50 10.00 5.60 9.50 63 3.00 18.00 10 •
420 19.50 10.00 5.60 9.50 63 4.00 17.00 10 •
430 19.50 10.00 6.00 9.50 63 5.00 16.00 10 •
440 19.50 10.00 6.50 9.50 63 6.00 15.00 10 •
500 22.50 10.00 6.00 9.50 63 4.00 17.00 10 •
510 22.50 10.00 6.00 9.50 63 5.00 16.00 10 •
520 22.50 10.00 6.50 9.50 63 6.00 15.00 10 •
540 22.50 10.00 6.50 9.50 63 8.00 14.00 10 •

fraisa.com
745
